Windows7~10共通USBドライバCDイメージダウンロード
2016/08/01 Up
■はじめに
データリンク社製の以下の製品のWindows7~10用、製品共通USBドライバ、
インストールマニュアル、TermWin(ターミナルソフト)の一式がダウンロード可能です。
対象製品
- DL-U232A
- DL-U422RF
- FA-U422R
- DL-U485A
- Dl-U422TF
- FA-U422/485T
- RSCV-MF/USBⅡ
- DL-U422RJ
- DL-U485F
- PPUSB-OPT
※ご注意:
上記製品共通のドライバです。 製品名を該当製品に読み替えてお読みください。
このページでは、FA-U422/485Tを例に記述しています。
Windows7~10 PCで該当製品を使用する場合にご使用ください。
Windows7~10 以前のOSでの動作保障・サポートは行っておりません。予めご了承ください。
ドライバは、2回(2つの異なる)組み込みが必要です。
必ず、手順通りに2つのドライバを正しくインストールしてください。
ダウンロードファイルのセットアップ及びドライバインストール方法
ダウンロード
PCに以下のファイルをダウンロードして適当なフォルダで解凍します。
Windows7~10共通USBドライバCDイメージ DL_Setup.zip(2.8Mbyte 2016.8.1 Up)
◆Windows10用 ドライバのインストール・動作がうまくいかない場合は以下を
クリックしてご確認下さい
こちらのページをご確認下さい。<<<<<
ダウンロードファイルのセットアップ方法

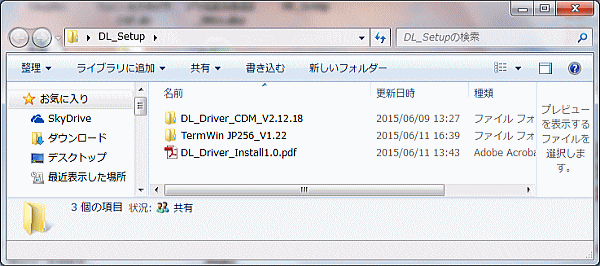

ダウンロードしたファイル「DL_Setup.zip」をPCの適当なフォルダに解凍します。
例では、PCのディスクトップに解凍しています。
DL_Setupフォルダ以下に下記画面の様にフォルダ・ファイルが展開されます。
![Windows7~10共通USBドライバCDダウンロード](https://www.data-link.co.jp/wp-content/uploads/2019/07/Tenkai2.png)
ドライバのインストール方法
①Windows7~10パソコンの使用するUSBコネクタに、FA-U422/485Tを接続します。
(以降の画面例は、Windows7での画面例になります)

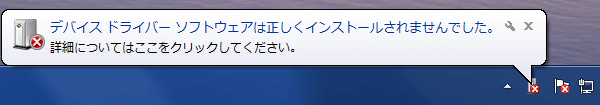

②ドライバが組み込まれないので、以下のような画面が表示されます。
![W7 USB DRV INST 1 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/W7_USB_DRV_INST_1.png)

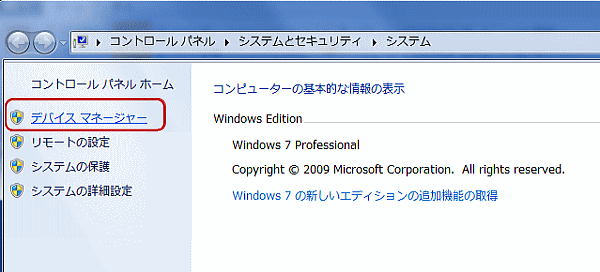

③「マイコンピュータ」を右クリック-「プロパティ」-「デバイスマネージャ-」を選択します。
![W7 USB DRV INST 2 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/W7_USB_DRV_INST_2.png)

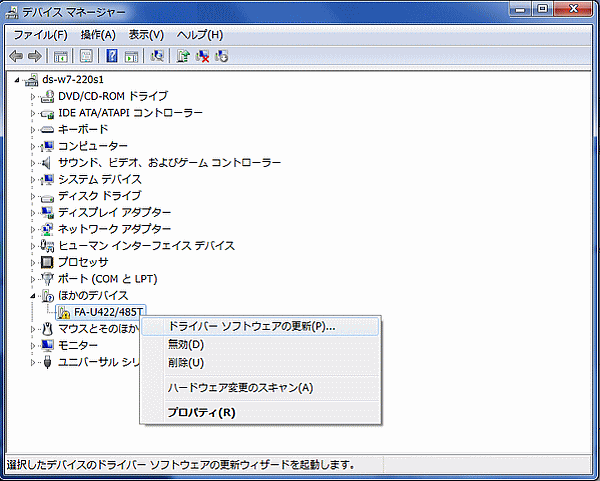

④「他のデバイスで!マークがついた対象のUSB/シリアル変換器を選択し
右クリックすると以下の様にメニューが表示されるので
「ドライバーソフトウェアの更新(P)」を選択します。
![W7 USB DRV INST 3 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/W7_USB_DRV_INST_3.png)

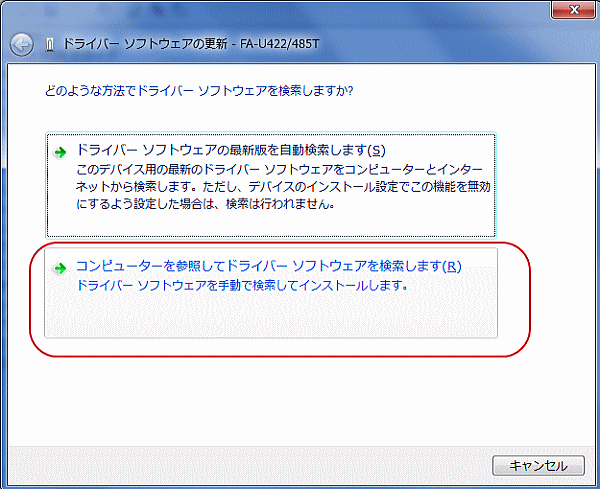

⑤以下のような画面となりますので、「コンピュータを参照してドライバーソフトウェアを
検索します。(R)」を選択します。
![W7 USB DRV INST 4 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/W7_USB_DRV_INST_4.png)

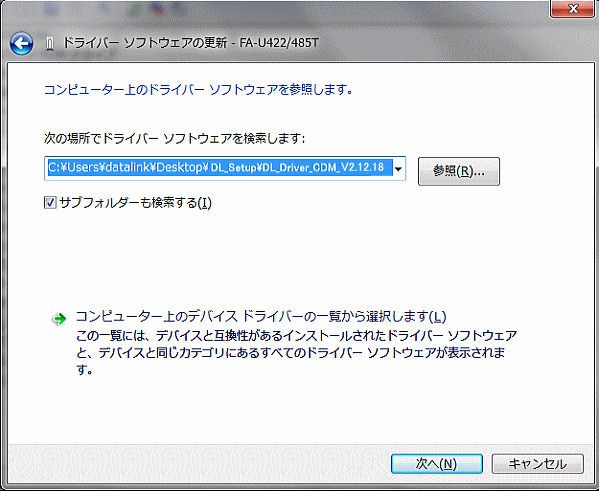

⑥以下の画面より、「参照(R)」ボタンをクリックしドライバフォルダを選択・指定します。
下記画面では、ドライバファイルフォルダは、デスクトップに展開されています。
![sel file DISKTOP1 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/sel_file_DISKTOP1.png)

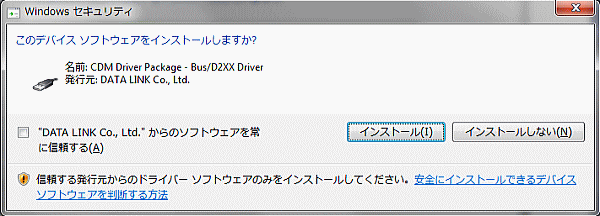

⑦以下の警告画面が表示されます。
「インストール(I)」を選択してインストールを進めます。
![TOI INST1 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/TOI_INST1.png)

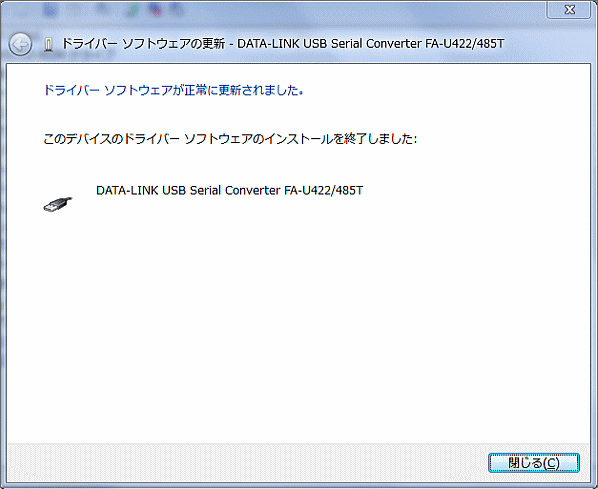

⑧ひとつ目のドライバのインストールが行われ正常に終了すると以下の画面となります。
「閉じる(C)」ボタンをクリックします。
注!:正常動作には、ドライバをもうひとつ続けてインストールする必要があります。
![W7 USB DRV INST 7 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/W7_USB_DRV_INST_7.png)

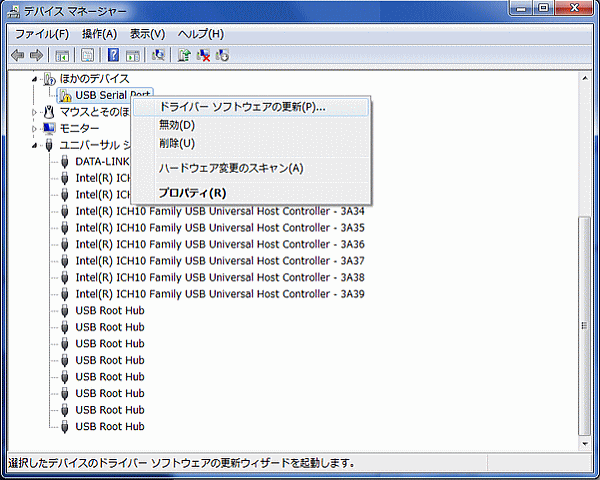

⑨再び「デバイスマネージャ」画面より!マークがついた「USB Serial Port」を選択
し右クリックすると以下の様にメニューが表示されるので「ドライバーソフトウェア
の更新(P)」を選択します。
![W7 USB DRV INST 8 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/W7_USB_DRV_INST_8.png)

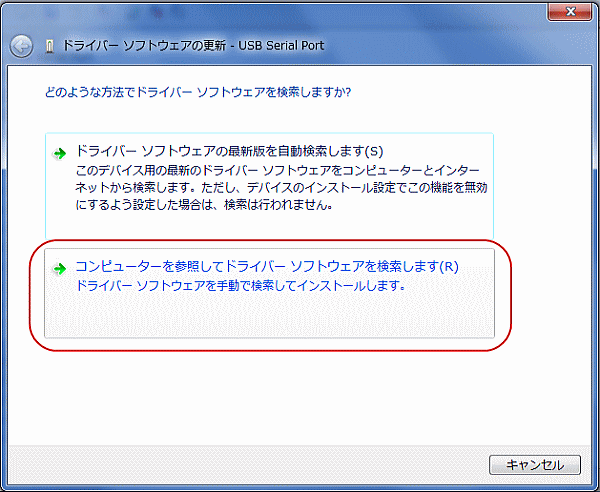

⑩先ほどと同様の手順でもう一つのドライバを組み込みます。
「コンピュータを参照してドライバーソフトウェアを検索します(R)」を選択します。
![W7 USB DRV INST 9 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/W7_USB_DRV_INST_9.png)

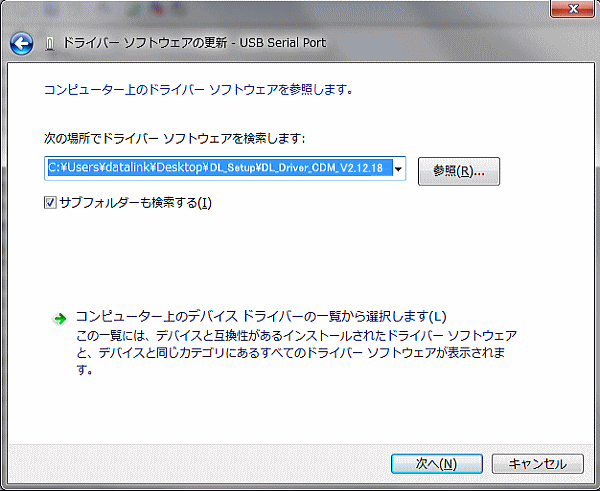

⑪以下の画面より、「参照(R)」ボタンをクリックしドライバフォルダを選択・指定します。
下記画面でドライバファイルフォルダは、デスクトップに展開されています。
![sel file DISKTOP2 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/sel_file_DISKTOP2.png)
⑫以下の画面が表示されます。
「インストール(I)」を選択してインストールを進めます。
![TOI INST2 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/TOI_INST2.png)

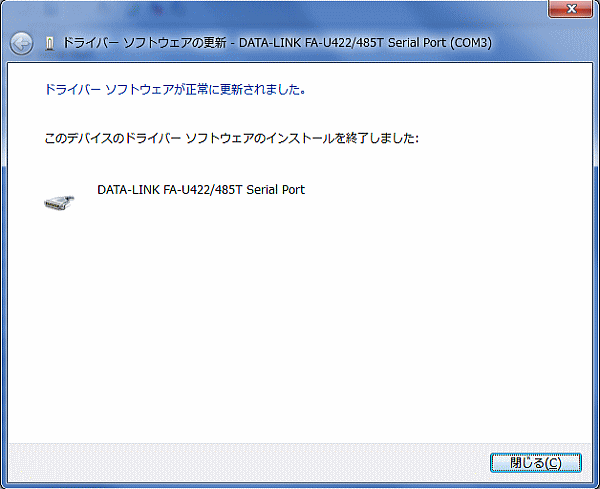

⑬2つ目のドライバのインストールが行われ正常に終了すると以下の画面となります。
「閉じる(C)」ボタンをクリックします。
![W7 USB DRV INST 12 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/W7_USB_DRV_INST_12.png)

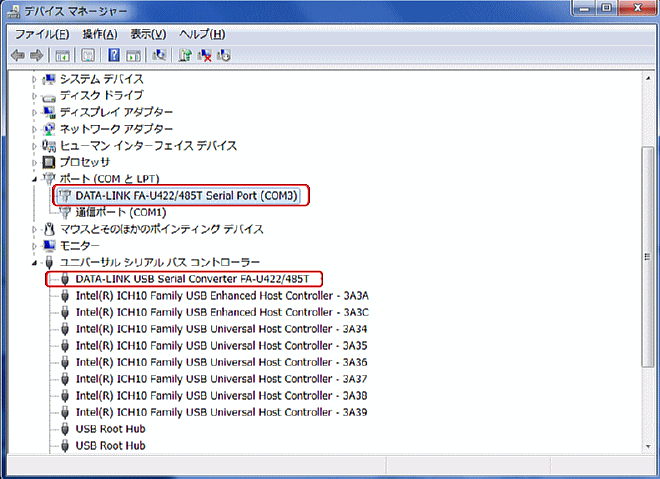

⑭「デバイスマネージャ」画面より2つのドライバーが以下の様に組み込まれている事を確認します。
以下の画面では、Serial Port(COM3)となっていますが、COMポート番号は、環境により
変わります。 以降、組み込まれたCOMポート番号を使用して通信が可能となります。
![W7 DRV INST No13 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/W7_DRV_INST_No13.png)
ドライバのアンインストール方法(Windows7)

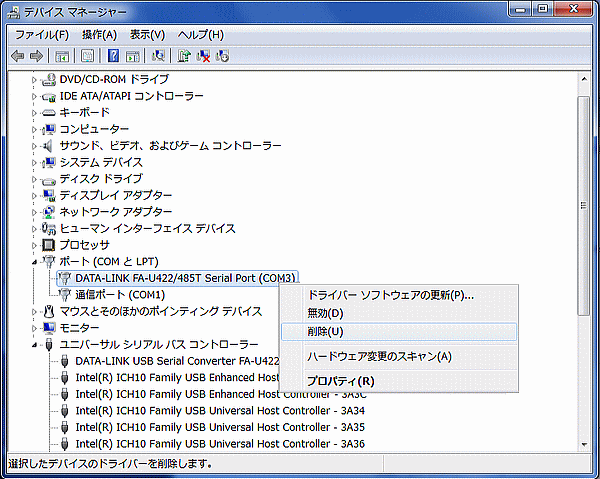

①パソコンのUSBコネクタに、対象の変換器が接続された状態で、「デバイスマネージャー」
を開きます。
以下の画面のように、「ポート(COMとLPT)」より、対象のUSB/シリアル変換器の
Serial Port(COMx)を選択後、右クリックにてメニューを表示し、「削除(U)」を選択します。
![W7 USB DRV UNINST 1 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/W7_USB_DRV_UNINST_1.png)

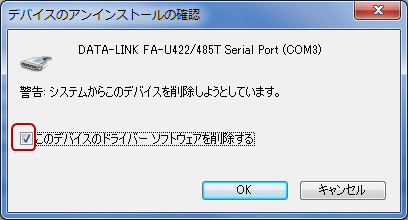

②以下の画面となりますので、”□このデバイスドライバーソフトウェアを削除する”
にチェックを行い、「OK」ボタンをクリックすると1つ目のドライバが削除されます。
![W7 USB DRV UNINST 2 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/W7_USB_DRV_UNINST_2.png)

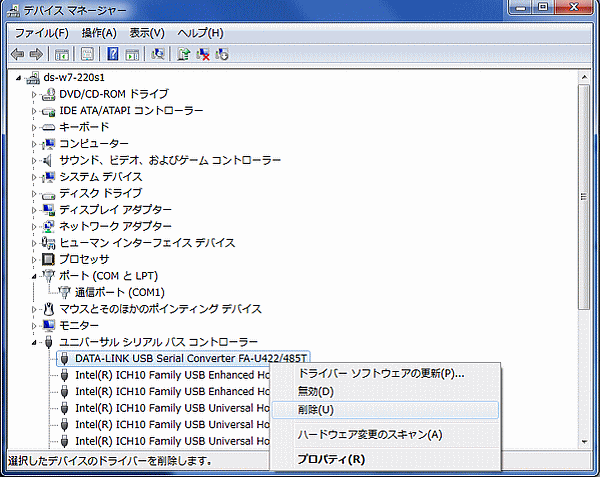

③同様に、「デバイスマネージャ-」よりもうひとつのドライバを削除します。
「ユニバーサルシリアルバスコントローラー」より対象のUSB/シリアル
変換器を選択後、右クリックにてメニューを表示し、「削除(U)」を選択します。
![W7 USB DRV UNINST 3 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/W7_USB_DRV_UNINST_3.png)

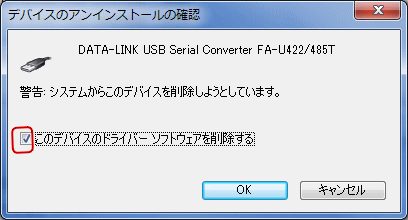

④以下の画面となりますので、”□このデバイスドライバーソフトウェアを削除する”
にチェックを行い、「OK」ボタンをクリックすると2つ目のドライバが削除されます。
![W7 USB DRV UNINST 4 Windows7~10共通USBドライバ](https://www.data-link.co.jp/wp-content/uploads/2019/07/W7_USB_DRV_UNINST_4.png)
⑤デバイスマネージャ-」画面で、前述の2つのドライバが削除されていれば、正常に削除終了です。
