RS232C⇔RS422(ノイズ対策)
◆FA422-R,FA422-Tは雷サージ対策、静電気対策などを施し、よりハードなFA環境で使用可能な
RS232C/RS422変換機です。

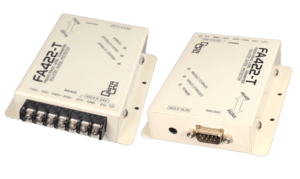

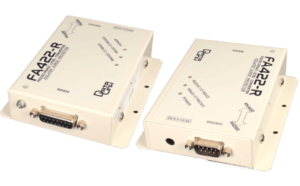

※フロント・リア形状提示の為 ２台で撮影しています。

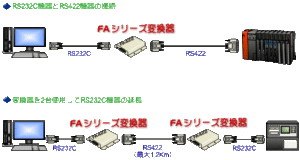

◆接続構成イメージ
◆特徴
・雷サージ対策、静電気対策を施しているため、ハードなFA環境で使用可能なRS232C/RS422変換器です。
・IEC規格試験レベル4をクリアしています。
IEC規格試験レベル4
- サ－ジ試験
- IEC61000-4-5
- レベル4
- +/-4KV
- 静電気試験
- IEC61000-4-2
- レベル4
- +/-10KV
- EFT/B試験
- IEC61000-4-4
- レベル4
- +/-2KV
・RoHS指令対応品です。
・パソコンなどのRS232Cと測定器などのRS422の信号レベルの変換に使用します。
・変換器を2台使用するとRS232C機器間を最大1200mまで延長することが可能です。
・オプションのDINレール取付金具を装着すればDINレールへの固定が可能です。
◆概略仕様
※型式をクリックすると詳細マニュアルページを開きます。
| 型式 | FA422-R | FA422-T |
| 最大通信距離 | 1200m | 1200m |
| 最大通信速度 | 115.2kbps |
115.2kbps |
| 変換信号線 | TXD/RXD RTS/CTS |
TXD/RXD |
| 外形寸法 | W93×H27×D104mm±1 コネクタ等の突起除く |
W93×H27×D104mm±1 コネクタ等の突起除く |
| 重量 | 300g | 295g |
| 動作温度 | 0～50℃（ACアダプタ使用時:0～40℃） | 0～50℃（ACアダプタ使用時:0～40℃） |
| 消費電力 | 1.2W（最大） | 0.9W（最大） |
| ノイズ対策 | フォトカプラ絶縁 シリコンサージアブソーバ内臓 セラミックアレスタ内臓 |
フォトカプラ絶縁 シリコンサージアブソーバ内臓 セラミックアレスタ内臓 |
| インターフェイス | RS232/RS422 | RS232/RS422 |
| RS232Cコネクタ | Dsub9ピンオス | Dsub9ピンオス |
| RS422コネクタ | Dsub15ピンメス | 7ピン端子台 |
| オプション | DINレール取付金具 DRA-1 |
DINレール取付金具 DRA-1 |
◆プライス
- FA422-R
- ￥45,600（標準販売価格）
- FA422-T
- ￥45,600（標準販売価格）
- DINレール取付金具
DRA-1 - オープンプライス
※上記は税抜き価格です。
※消費税に関する改正法に基づき、消費税をご請求申し上げます。
