産業設備向け RS232C 延長器（電源供給機能付き）
◆本RS232C延長器はDsub9ピンインターフェースに対応し、ノイズ対策も施されており、過酷な工場環境でも安定して動作します。
◆PLC・CNC機器・医療画像装置など、信号精度が要求されるシリアル通信環境に最適です。
◆市販のLANケーブルでRS232C機器間を最大500m延長できます。
◆端末側は無電源で、さらに接続機器に電源供給可能です。
詳細情報
◆接続構成イメージ
RR-Po422接続構成図

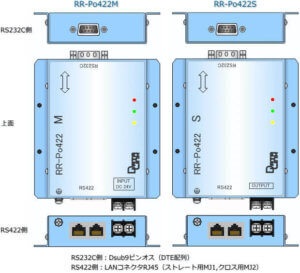

◆外観図
◆特徴
・RS232CをRS422に変換してRS232C機器間を延長するRS232C/RS422変換器セットです。
・主局側の【RR-Po422M】と、端末側の【RR-Po422S】の2台1組で使用します。
・RS422コネクタはRJ45を2ポート実装（クロス用／ストレート用）し、市販の
LANケーブルがそのまま使用可能なので、配線／敷設作業等が容易に行えます。
（LANケーブルはクロス／ストレートどちらか一方の使用が可能。）
・RS232C機器間はRS422に変換して最大500m延長可能です。（CAT6ケーブルで実測。)
（端末側の機器に電源供給する場合は距離の制限あり。）
＞＞＞通信距離と出力電源の対比表ご参照下さい。
・TXD(RXD)／RTS(CTS)／DTR(DSR)を双方向で変換するので、三菱シーケンサや
オムロンPLCなど制御線を含む機器にも使用可能です。
・電源は主局側のRR-Po422MにDC24Vを給電し、端末側のRR-Po422SはLANケーブル
を通して受電します。
さらに端末側のRR-Po422Sに接続される外部機器へ電源供給可能なので、
電源ケーブルの配線が難しい所にも機器の設置が可能です。
・主局側(RR-Po422M)のDC24V電源はお客様手配です。（別売で専用ACアダプタも販売しています。）
・耐ノイズ特性としてRS422側はフォトカプラで光絶縁されています。
・RoHS指令対応品です。
・オプションのDINレール取付金具を装着すればDINレールへの固定が可能です。
| LEDインジケータの説明 | ||
| POWER | 赤 | 電源 (DC) が供給される と点灯します |
| RS232C⇒RS422 | 黄 | RS232C から RS422へデ －タが流れる際に点滅します |
| RS422⇒RS232C | 緑 | RS422から RS232Cへデ ータが流れる際に点滅します |
◆概略仕様
| 型式 | RR-Po422（RR-Po422MとRR-Po422S） |
| 最大通信距離 | 500m |
| RS232C最大通信速度 | 115.2kbps |
| 変換インターフェイス | RS232C/RS422（双方向） |
| 変換信号線 | TXD(RXD)/RTS(CTS)/DTR(DSR) |
| 外形寸法 | W93×H27×D104mm±1 コネクタ等の突起除く |
| 重量 | 300g/1台 |
| 動作温度 | 0～50℃（ACアダプタ使用時:0～40℃） |
| 消費電力 | 50mA/DC24V（最大） |
| ノイズ対策 | フォトカプラ絶縁 シリコンサージアブソーバ内臓 セラミックアレスタ内臓 |
| RS232Cコネクタ | Dsub9ピンオス(DTE配列) |
| RS422コネクタ | RJ45モジュラジャック*2ポート (Normal or Revers) 排他的使用 |
| 接続機器への電源供給 | 端末側のRR-Po422S から供給可能 ※1 |
※1 また「定電圧」でDC5VまたはDC12Vを出力させることも可能です。（通信距離：MAX150ｍ）
弊社サポート迄ご相談下さい。
◆ピンアサイン
| ピ ン 番号 | 信号名 | 方向 | 説明 |
| 2 | RXD | 受信 | 受信デ ー タ |
| 3 | TXD | 送信 | 送信デ ー タ |
| 4 | DTR | 送信 | データターミナルレディ |
| 5 | SG | － | シグナルグランド |
| 6 | DSR | 受信 | データセットレディ |
| 7 | RTS | 送信 | 送信可 |
| 8 | CTS | 受信 | 送信要求 |
※ 送信： RR-Po422 か ら の 出力信号
受信： RR-Po422 へ の 入力信号
その他のピンは、未接続
◆製品関連リンク
| 型式 | 説明 | |
| Dsub9メス× Dsub9メス | 調歩同期用RS232Cクロスケーブル 1.5m ( 標準付属品 ) | |

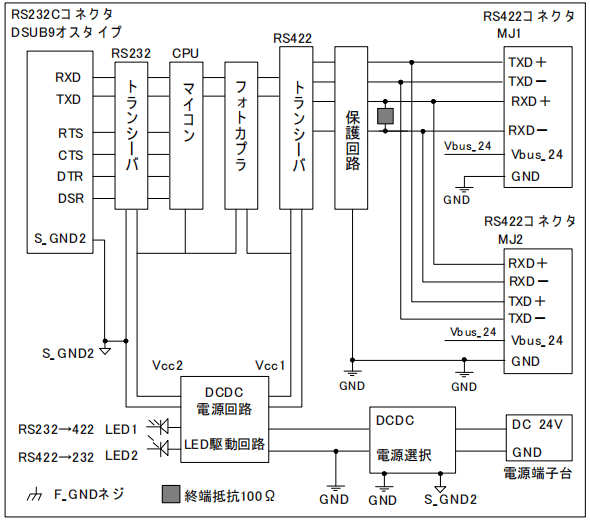

| 内部構成図 | RR-Po422内部回路図 | |
| 対比表 | RR-Po422 通信距離と出力電源の対比表ご参照下さい |
|
| 終端抵抗とフェールセーフ回路 | 終端端末抵抗とフェールセーフ回路に関する説明 | |
| TermWin | RS232Cシリアル端末ソフトウェア | |
| ACアダプタ | 別売で専用ACアダプタも販売しています | |
| ｢DRA-1」 | DRA-1は、別売品のDINレール取付金具です | |
◆プライス
- 型式
- 標準販売価格
- RR-Po422
- ￥81,600
※2台1セット
- RR-Po422専用ACアダプタ
オプション - オープンプライス
（１セットに１個必要）
- DINレール取付金具(DRA-1)
オプション - オープンプライス
（１台に１個必要）
※上記は税抜き価格です。
※消費税に関する改正法に基づき、消費税をご請求申し上げます。
