雷サージ等のノイズ対策 RS232C/RS485変換器 | 産業機器向け高耐ノイズ変換器

RS232C⇔RS485 ノイズ対策変換器

1.【CD485-FA】は、RS232C/RS485(2線式)・RS422(4線式)変換器です。
2.弊社の【CD485-FA】は、雷サージ対策、静電気対策などの RS485 ノイズ対策機能を施した変換器です。
ノイズに強いRS485/RS422システムを構築したい場合、本製品を使用することでRS485/RS422のノイズ
問題を有効に改善できます。
3.RoHS指令対応です。

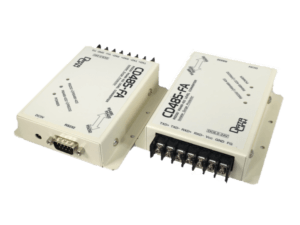

CD485-FA
※フロント・リア形状提示の為２台で撮影しています。

詳細情報

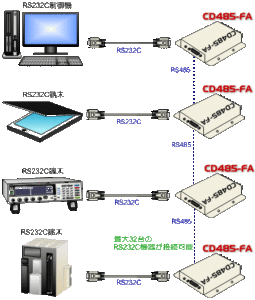

◆接続構成イメージ

CD485-FAを介して複数のRS232Cデバイスを使用してRS485/RS422システムを形成できます。

CD485-FA接続構成図

◆特徴

・以下の規格をクリアしています
　IEC規格試験レベル4

サ－ジ試験	IEC61000-4-5	レベル4	+/-4KV
静電気試験	IEC61000-4-2	レベル4	+/-10KV
EFT/B試験	IEC61000-4-4	レベル4	+/-2KV

・RS485(RS422)側は、IECノイズ規格試験のレベル4に対応した回路を採用しており、従来機器に比べて、対静電、
　対サージ機能が大幅に改善されています。
・RS232C機器と計測器やPLCなどのRS485やRS422の信号レベルの変換に使用します。
・バスライン接続で最大32台のRS232C機器を接続することが可能です。
・本機を2台使用するとRS232C機器間を最大1200mまで延長することが可能です。
・電源は標準添付のACアダプタを使用するか、端子台よりDC6V～DC24Vの電源を供給します。
・RS485に設定した場合、RS232C通信条件から厳密に計算されたバスライン制御が可能です。
・従来製品の変換コネクタ【CD485シリーズ】と同じバスライン制御に設定可能で対ノイズ
　対策品として置き換えが可能です。
・抵抗（フェイルセーフ回路、インピーダンスマッチング）は底面のディップスイッチで設定が可能です。
・オプションのDINレール取付金具を装着すればDINレールへの固定が可能です。
　｢DRA-1」詳細ページへ

◆概略仕様

　※CD485-FAの詳細マニュアルはこちらから

型式	CD485-FA
最大通信距離	1200m
最大通信速度	115.2Kbps
RS232C機器接続台数	最大32台（バスライン接続）
変換信号線	TXD/RXD
外形寸法	W93×H27×D104mm±1 （コネクタ等の突起物除く）
重量	300g
動作温度	0～50℃（ACアダプタ使用時:0～40℃）
消費電流	80mA/7.5V　　30mA/24V（最大）
ノイズ対策	フォトカプラ絶縁シリコンサージアブソーバ内蔵セラミックアレスタ内蔵
インターフェイス	RS232C/RS485（2線式） RS422（4線式）
RS232Cコネクタ	Dsub9ピンオス
RS485・RS422コネクタ	7ピン端子台

◆ピンアサイン

Dsub9 ピンオス(DTE 配列)		RS485 (RS422) 側端子台の配列
ピン番号	信号名	ピン番号	信号名
1	－	1	FG
2	RXD	2	SG
3	TXD	3	DC入力 (6～24V)
4	DTR	4	RXD－
5	GND	5	RXD＋
6	DSR	6	TXD－
7	RTS	7	TXD＋
8	CTS
9	－

◆梱包品目

梱包品目	数量
CD485-FA	1台
Dsub9メス× Dsub9メス	1 本
ACアダプタ	1 個

◆プライス

型式
標準販売価格

CD485-FA
￥45,600

DINレール取付金具（DRA-1）
（オプション）
オープンプライス

※上記は税抜き価格です。
※消費税に関する改正法に基づき、消費税をご請求申し上げます。

製品関連リンク

型式	説明
接続方法	RS485複数台の接続方法，RS-485 ケーブル（参考）
Dsub9メス× Dsub9メス	調歩同期用RS232Cクロスケーブル 1.5m ( 標準付属品 )
終端抵抗とフェールセーフ回路	終端端末抵抗とフェールセーフ回路に関する説明
TermWin	RS232Cシリアル端末ソフトウェア
ACアダプタ	DC 7.5V 出力,標準付属品
