AC電圧・温度・湿度データをモニターし
◆KKcomは、AC電圧・温度・湿度データをモニターしRS232C又はRS485で送信する機器です。
5年保証対応品

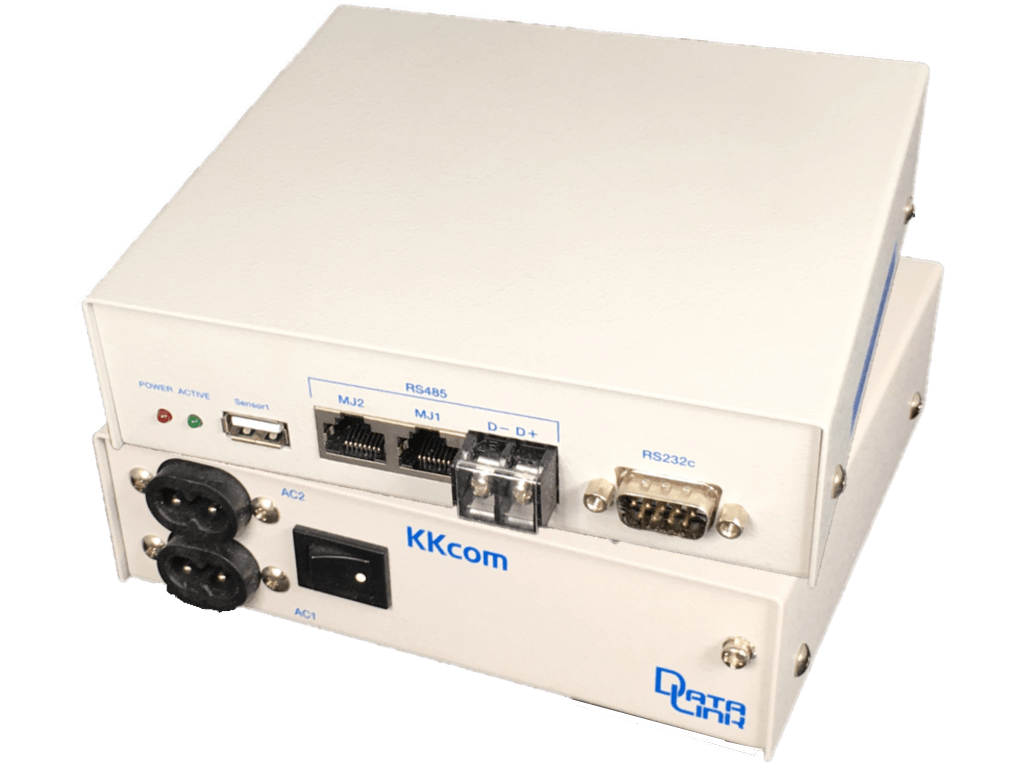

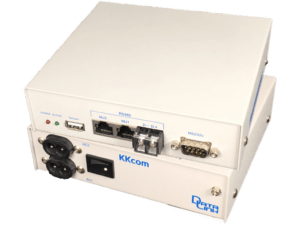

KKcom(※2台重ねて撮影)

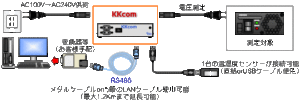

◆接続構成イメージ
・パソコンとKKcom １対１の接続例(RS232C)
・パソコンとKKcom 1対1の接続例(RS485)
◆特徴
・電子機器のＡＣ電圧とその周辺環境の温度・湿度を測定してＰＣへ送信するインターフェイスです。
・最大8秒までのＡＣ電源の瞬断に対応した無停電電源(UPS)を内蔵しています。
（供給電源が途絶えても8秒間は正常動作します。）
・下記の測定機能を有しＡＣ電圧の瞬時値（-141V～+141V）を測定します。
１）ゼロクロスの立ち上がりから次のゼロクロス立ち上がりまでをサンプルする機能
２）ピーク値を検出して出力する機能
３）連続サンプリングして送出する機能
４）一定時間（1秒）サンプルして送出する機能
・付属の温湿度センサー(THsensor）を１個接続できます。
本体コネクタ直結または最大20mのUSBケーブルで接続します。
（コネクタはUSB形状ですがUSB規格ではありません。）
・温度センサーが測定可能な温度は-40.0℃～+80.0℃、湿度は00.0%～99.9%です。
PCからの測定命令で送信あるいは設定した時間毎に自動送信する機能を設定できます。
・通信速度はRS232C、RS485それぞれ115.2KbpsでRS485を使用した場合最長1.2kmまで
延長が可能です。
・RS485は２ピン端子（2ワイヤメタルケーブル使用）とRJ45のどちらかの使用が可能で
RJ45は市販のLANケーブルが使用可能です。
・RS485はフォトアイソレートされ耐ノイズ性能はIEC規格レベル4に準拠しています。
IEC規格試験レベル4
- サ－ジ試験
- IEC61000-4-5
- レベル4
- +/-4KV
- 静電気試験
- IEC61000-4-2
- レベル4
- +/-10KV
- EFT/B試験
- IEC61000-4-4
- レベル4
- +/-2KV
・入力電圧範囲はAC100V～AC240Vです。
・オプションのDINレール取付金具を装着すればDINレールへの固定が可能です。
◆概略仕様
※型式KKcomをクリックすると詳細マニュアルページが開きます
| 型式 | KKcom | THsensor（付属品）※1 |
| 動作条件 | 温度：-15～+50℃ 湿度：防湿／耐結露 |
温度：-40～+80℃ 湿度：0.00～99.9% |
| 粉塵対策 | 防塵仕様 |
|
| 電源供給 | 添付のACケーブル | 本体USBコネクタ より直接供給 |
| 本体入力電圧範囲 | AC100V～AC240V | |
| 消費電力 | 3W／AC100V時 | |
| 外形寸法 | W147×H40×D134（mm） | W60×H11×D23（mm） |
| 重量 | 約661g | 約10g |
| 最大通信速度 | 115.2Kbps | |
| 最大伝送距離 | 1.2km(RS485使用時） | |
| 伝送インターフェイス | RS232C：Dsub9ピンオス（DTE配列） RS485：2ピン端子台/RJ45ジャック |
|
| 環境規格 | RoHS指令対応 | RoHS指令対応 |
| 測定電圧範囲 | -141V～+141V | |
| 測定精度/誤差 | AD 10ビット／±2% |
※１.温度センサーデバイスの詳細はAOSONG ELECTRONICS社の型式:AM2320をご覧ください。
◆梱包品目
| 品名 | 数量 |
| KKcom（本体） | 1台 |
| THsensor（センサー） | 1個 |
| RS232Cケーブル(9P-9P) | 1本 |
| ACケーブル | 2本 |
| マニュアル | 1冊 |
・DINレール取付板DRA-1は別売です。
・USBケーブル・RS485ケーブル・変換器はお客様手配です。
・USBケーブルは両端がAタイプのオス／メスが使用可能です。
（中間に延長用ドライバなどが入っているケーブルは使用できません。）
・通信条件の設定ソフトは弊社Webページよりダウンロードしてください。
◆プライス
- KKcom
- ￥57,600(標準販売価格）
- DRA-1
- オープンプライス
製品相談
サービス内容：「カスタマイズ・OEM」「お見積り」「貸出機」など等
ご評価のためにデモ機の貸し出しをさせていただきます。
