PS2/RS232C→USB 変換器

◆FA-HID/PS2 PS2/RS232C⇔USB 変換
・FA-HID/PS2はPS2→USB、RS232Cシリアル(ASCIIコード)→USB(HID)の変換が可能な変換ユニットです。
　PS2/RS232機器はUSB接続で使用可能です。
　商業・産業機器に最適（PS2 キーボード、PS2スキャナー、RS232Cバーコードリーダーなど）
・外部電源、ドライバソフトは不要です。(標準HID、Windows対応）
　データ伝送方向：RS232C→FA-HID/PS2→USB(HID)
　データ伝送方向：PS2→FA-HID/PS2→USB(HID)

◆DL-HID232 RS232C⇔USB 変換
・DL-HID232は、RS232C（ASCIIコード）を USB(HID) に変換するインターフェイスです。
　RS232C機器はUSBのHID接続で使用可能です。
　RS232CバーコードリーダーなどRS232C デバイス対応
・外部電源、ドライバソフトは不要です。
　データ伝送方向：RS232C→DL-HID232→USB(HID)

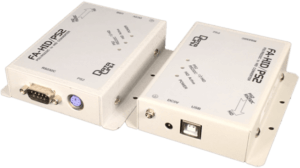

FA-HID/PS2 の画像(PS2/RS232C USB 変換器)
FA-HID/PS2

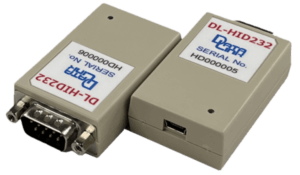

DL-HID232 の画像(RS232C USB 変換器)
DL-HID232

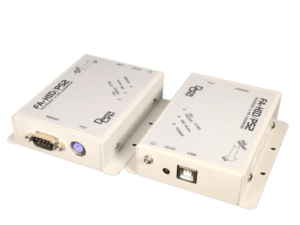

FA-HID/PS2 の画像(PS2/RS232C USB 変換器)

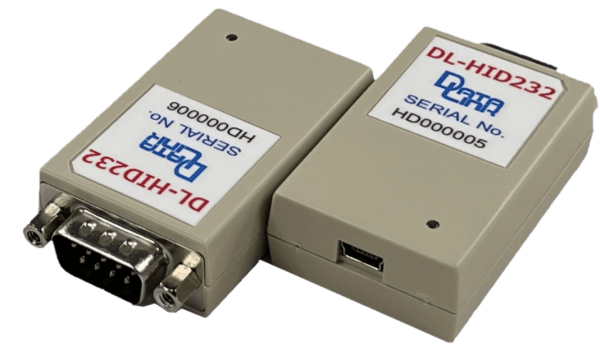

DL-HID232 の画像(RS232C USB 変換器)

※前後形状撮影の為、２台で撮影しています

詳細情報

◆接続構成イメージ

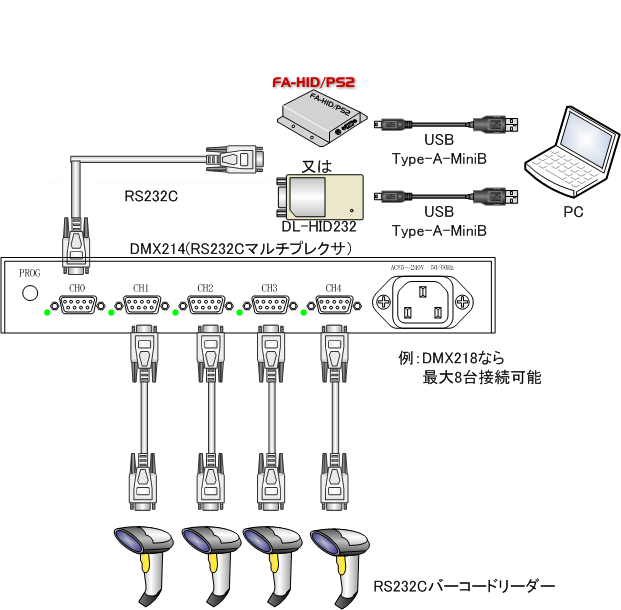

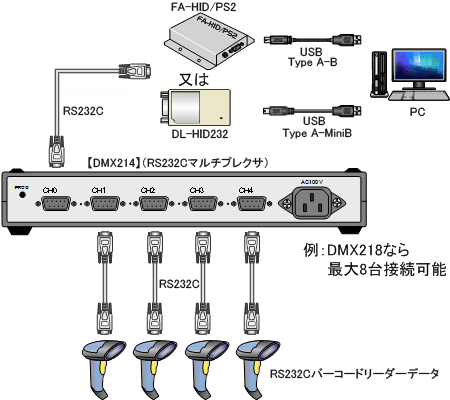

接続事例①
データリンク製マルチプレクサ【DMX214】を使用して、
複数（最大8台）のRS232Cバーコードリーダーデータを自動スキャンする。
1台の制御器でデータの一元管理が可能。

複数の RS232C デバイスは、DMX218 マルチプレクサを介して PS2 USB コンバータ または RS232C USB コンバータに接続され、USB HID データに変換されます。

接続事例②

・工場設備のPS2キーボードを USB HID シリアル変換 でPC接続。
・医療機器のRS232CデータをUSB経由でHIDプロトコルに変換し、リアルタイム収集。
市販のUSBハブを使用して、複数のPS2機器/RS232C機器(PS2キーボード、PS2/RS232Cバーコードリーダーデータなど)をUSB接続します。

PS2 インターフェース デバイスは、PS2 USB コンバータを介して PC に接続されます。RS232C インターフェースデバイス (ASCII コード) は、RS232C USB コンバータを介して PC に接続されます。

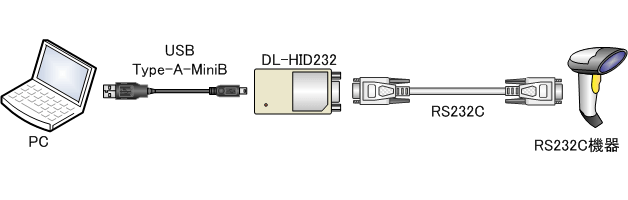

接続事例③
RS232C機器からのデータをDL-HID232を使用しHIDとして取り込み

DL-HID232を使用して、RS232C（ASCIIコード）デバイスからUSB HIDにデータを変換します。

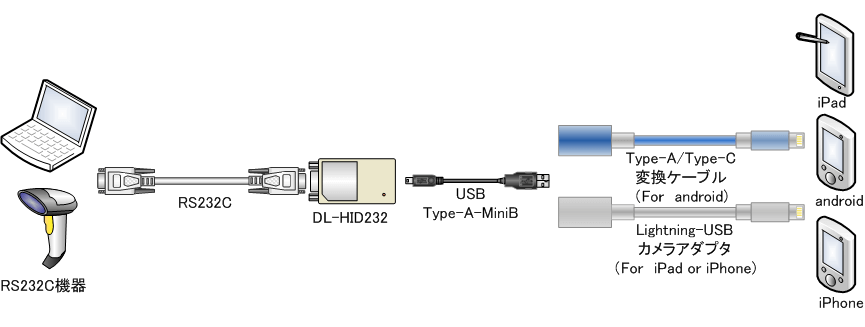

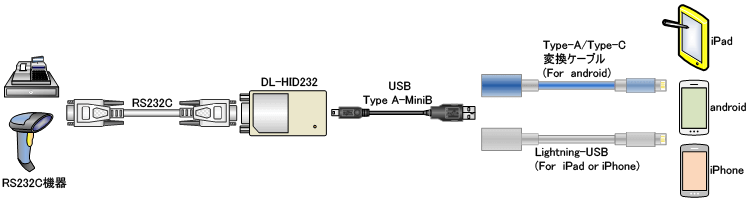

接続事例④
RS232C機器とiPhone/iPad又はandroidをDL-HID232を介して通信

RS232C機器とiPhone/iPad又はandroidをDL-HID232を介して通信

◆特徴

FA-HID/PS2

PS2 USB 変換 と USB HID シリアル 通信をワンタッチで実現する多機能コンバータ。設備やレガシー機器の接続課題を解決し、
PS2インタフェースのUSB変換 や HIDシリアル通信の相互変換 に対応。
・入力ポートはRS232CとPS2のインターフェイスを各１装備しています。
・出力ポートはUSB(HID)インターフェイスを装備しています。
・PCのUSBより受電しますので、外部電源は不要です。
・オプションのACアダプタを使用することで、最大1Aの給電が可能です。
　オプションACアダプタ型式：【Spu10-102】
・接続するPS2機器に最大5V/0.35Aの電源供給が可能です。
・オプションのDINレール取付金具を装着すればDINレールへの固定が可能です。
　｢DRA-1」詳細ページへ
・Shift、Ctrlと文字の同時入力、F1～F12、その他特殊キーの読み取りも可能です。

①RS232Cポートから受信したASCIIデータをHIDに変換しUSBに出力します。（RS232C→USB 変換）
FA-HID/PS2を使用して、RS232C（ASCIIコード）デバイスからUSB HIDにデータを変換します。
②PS2バーコードリーダなどデバイスから出力データをUSBを介してPCに取り込みます。（PS2→USB 変換）
FA-HID/PS2を使用して、PS2デバイスからUSB HIDにデータを変換します。

DL-HID232

・入力ポートはRS232Cインターフェースを装備しています。
・出力ポートはUSB(HID)インターフェイスを装備しています。
・電源
　DL-HID232：PCのUSBより受電しますので、外部電源は不要です。
・コネクタサイズです。
・通信パラメータの設定が可能です。
・変換コードの設定が可能です。

※HIDはWindows、android、iOSなどのOS上でUSBキーボードとして認識されますので
　USBドライバソフト等は必要ありません。(RS232Cは通信条件の設定が必要です。）

◇RS232C/Bluetooth(HID)変換機はこちらから＜＜＜＜

◆概略仕様

※FA-HID/PS2詳細マニュアルはこちらから

※オプションのACアダプタマニュアルはこちらから＜＜＜

型式 FA-HID/PS2
動作条件 温度：0～50℃
湿度：30～80%（結露なきこと）
供給電源 PCのUSBポートから受電（最大5V/0.5A）
消費電力 5V/0.15A
PS/2機器への出力 5V/0.35A（最大）
外形寸法 W98×H27×D104mm
重量 約295g
RS232Cコネクタ Dsub9ピンオス（DTE配列）
PS/2コネクタ miniDIN6ピンメス
USBコネクタ シリーズBメス
最大通信速度 115.2kbps（RS232C）

※オプションACアダプタの各条件もご確認の上、ご使用ください。
　ACアダプタページへ

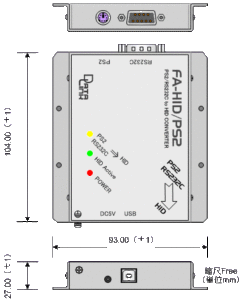

FA-HID/PS2寸法図
FA-HID/PS2寸法図

※DL-HID232マニュアルはこちらから＜＜＜＜

型式 DL-HID232
動作条件 温度：0～50℃
湿度：（結露なきこと）
供給電源 PCのUSBポートから受電
消費電力 30mA以下
外形寸法 W:33mm D:57mm H:16mm
重量 約25g









DL-HID232寸法図
DL-HID232寸法図

◆プライス

  • FA-HID/PS2
  • ￥33,600
  • Spu10-102
  • オープンプライス
  • DRA-1
  • オープンプライス
  • DL-HID232
  • ￥20,000

※上記は税抜き価格です。
※消費税に関する改正法に基づき、消費税をご請求申し上げます。
