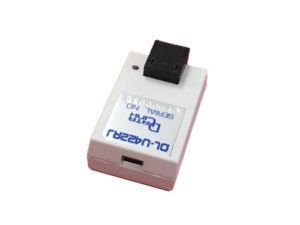

USB/RS232C エクステンダー（RJ45コネクタ）
◆市販のLANケーブルでUSBとRS232C機器間を最大1.2Km延長可能です。
◆RS232Cコネクタの違いで【DL-U422RJ/S】と【DL-U422RJ/P】の2種類の型式があります。

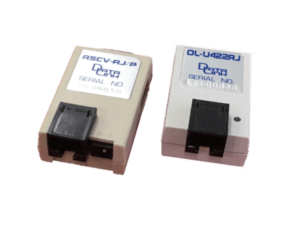

LANケーブルを使用して2種類の型式のRJ45を接続し、USBからRS232Cへの延長を実現します。
注文型式：DL-U422RJ/P

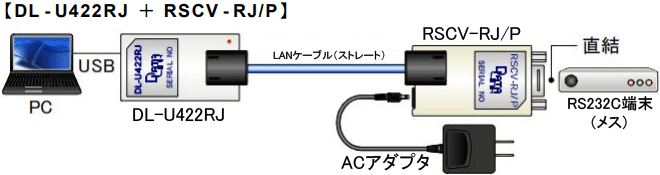

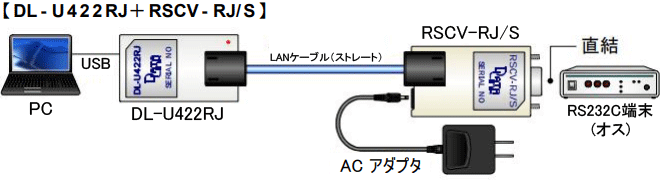

◆接続構成イメージ
※LANケーブル（ストレート）はお客様手配です
◆特徴
・パソコンのUSBポートとDsub9ピンのRS232Cポートを有する機器へ直結して使用可能
なUSB/RS422、RS232C/RS422変換コネクタセットです。
・USBとRS232C機器間をRS422に変換して最大1.2Km延長可能です。
・2台1組で使用します。
端末側のRS232Cコネクタの違いで下記2種類のセットがあります。
【注文型式：DL-U422RJ/S】
PCのUSBポートに接続するDL-U422RJとDsub9ピンオスのRS232C端末に直結して使用可能

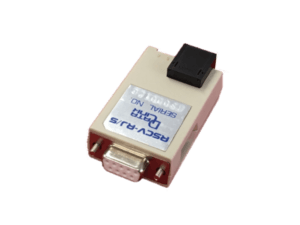

なRSCV-RJ/Sのセット
【注文型式：DL-U422RJ/P】
PCのUSBポートに接続するDL-U422RJとDsub9ピンメスのRS232C端末に直結して使用可能

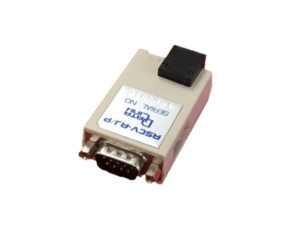

なRSCV-RJ/Pのセット
・DL-U422RJはパソコンのUSBより給電されUSBとRS422間はフォトアイソレーション（絶縁）されています。
・RS422側をフォトカプラで絶縁していますので、RS422ラインから混入したノイズを機器間に波及させません。
・RSCV-RJ/S、RSCV-RJ/Pは付属のACアダプタより給電されます。
・それぞれのRS422側はRJ45コネクタを実装しています。
市販のCAT5,CAT6のLANケーブル（ストレート)がそのまま使用可能で、配線/敷設作業が容易に出来ます。
・変換される信号線はデータ線（TXD、RXD）のみになります。
・USBドライバソフトは、「ドライバソフトダウンロード」ページよりダウンロードしてください。
◆ピンアサイン
| RJ45のピンアサイン | |||||
| DL-U422RJ | RSCV-RJ/S、RSCV-RJ/P | ||||
| 1 | TXD+ | 送信デ-タ+ | 1 | RXD+ | 受信デ-タ+ |
| 2 | TXD- | 送信デ-タ- | 2 | RXD- | 受信デ-タ- |
| 3 | RXD+ | 受信デ-タ+ | 3 | TXD+ | 送信デ-タ+ |
| 4 | – | – | 4 | – | – |
| 5 | – | – | 5 | – | – |
| 6 | RXD- | 受信デ-タ- | 6 | TXD- | 送信デ-タ- |
| 7 | – | – | 7 | – | – |
| 8 | – | – | 8 | – | – |
| RS232Cピンアサイン | |||||
| RSCV-RJ/S (Dsub9 ピンオス) | RSCV-RJ/P (Dsub9 ピンメス) | ||||
| 2 | RXD | 出力 | 2 | RXD | 入力 |
| 3 | TXD | 入力 | 3 | TXD | 出力 |
| 4 | DTR | 入力 | 4 | DTR | 出力 |
| 5 | GND | – | 5 | GND | – |
| 6 | DSR | 出力 | 6 | DSR | 入力 |
| 7 | RTS | 入力 | 7 | RTS | 出力 |
| 8 | CTS | 出力 | 8 | CTS | 入力 |
◆概略仕様
■DL-U422RJ、RSCV-RJ/S、RSCV-RJ/P共通の仕様
| 動作条件 | 温度:0～50℃ 但しACアダプタは0～40℃ （結露なきこと） |
| 最大通信速度 | 115.2Kbps |
| 変換信号線 | TXD/RXD |
| 最大通信距離 | 1.2km |
| RS422コネクタ | RJ45 |
| 対応OS | Window7~11 |
■個別仕様
| 単体型式 | DL-U422RJ | RSCV-RJ/S | RSCV-RJ/P |
| 外形寸法(mm) | W31×H20×D54 | W33×H20×D60 | W33×H20×D60 |
| 重量 | 約20g | 約22g | 約22g |
| 電源供給 | パソコンのUSB | 付属のACアダプタ | 付属のACアダプタ |
| 消費電流 | 100mA/5V(最大） | 50mA/5V（最大） | 50mA/5V（最大） |
| USBコネクタ | シリーズミニB | 無 | 無 |
| RS232Cコネクタ | 無 | Dsub9Pメス | Dsub9Pオス |
◆プライス
- 型式
- 標準販売価格
- DL-U422RJ/S
- ￥46,800 (税別）
※DL-U422RJとRSCV-RJ/Sのセット
- DL-U422RJ/P
- ￥46,800 (税別)
※DL-U422RJとRSCV-RJ/Pのセット
※上記は税抜き価格です。
※消費税に関する改正法に基づき、消費税をご請求申し上げます。
製品関連リンク
＞＞＞ケーブルについて
＞＞＞USBドライバインストール失敗・動作の問題について
＞＞＞WindowsでUSBドライバがインストール出来ない・機器を認識しない場合
＞＞＞ドライバダウンロードについて
＞＞＞サンプルソフトダウンロードについて
＞＞＞RS422,RS485ラインの接続方法について
＞＞＞RS485/RS422通信の終端抵抗とフェールセーフ回路
＞＞＞RS232C RS422 コンバーター
