FAQ 光ファイバについて
シングルモードとは
シングルモードとは、光が1つの経路(モード)でしか伝送されないタイプの光ファイバーです。コア(中心部)の直径が約9μmと非常に小さいのが特徴です。またレーザーなどの単一波長の光源を使って、高速かつ大容量のデータを長距離にわたって伝送することできます。一般的な波長は1310nmや1550nmで、インターネット通信やテレビ放送など、長距離かつ高品質が求められる通信に向いています。
マルチモードとは
マルチモードとは、光が複数の経路(モード)で伝送されるタイプの光ファイバーです。コア(中心部)の直径が50μmや62.5μmと、比較的大きいのが特徴です。また、LEDやVCSELなどの複数波長の安価な光源を使って、多くのデータを短距離にわたって伝送できます。一般的な波長は850nmや1310nmで、社内LANやデスクトップから機器への接続など、短距離かつ低コストな通信に向いています。
必要に応じて適切なファイバーを選択する
ファイバーを通じて送信されるデータの最大量は帯域幅として知られています。 シングルモード ファイバは、マルチモード ファイバよりも高い帯域幅の可能性を備えているため、長距離にわたって高帯域幅を必要とするアプリケーションに最適です。 マルチモード ファイバの潜在的な帯域幅はシングル モード ファイバよりも低いため、短距離アプリケーションにより適しています。
シングルモードファイバーは、直径が小さく、製造プロセスがより複雑であるため、マルチモードファイバーよりもフィートあたりのコストが高くなります。 さらに、シングルモードファイバーには、レーザーや検出器などのより高価な光電子コンポーネントが必要です。 逆に、マルチモード ファイバは直径が大きく、製造プロセスがそれほど複雑ではなく、光電子部品が安価であるため、より手頃な価格になります。
波長分割多重技術を使用すると、シングルモード ファイバーはマルチモード ファイバーよりもはるかに長い距離にわたってデータを送信できます。 シングルモードファイバーの追加範囲により、ケーブル TV 放送、長距離電話、インターネット サービスなど、長距離伝送を必要とするネットワーク アプリケーションに最適です。 マルチモード ファイバーの伝送距離が短いため、LAN および SAN アプリケーションに適しています。
光ファイバーとは
光ファイバーとは、透過率の高い石英ガラスや高性能プラスチックなどで構成される光の伝送路です。「optical fiber」を訳して光学繊維(こうがくせんい)とも呼ばれます。光ファイバーは電磁気の影響を受けにくく、高速信号を長距離に伝送できるという特徴をもっており、主に光回線の伝送路として使用されます。現在は「光ファイバー=光回線」という意味合いをもつ傾向にありますが、本来は高純度のガラスやプラスチックでできた細い繊維そのものを指す言葉です。非常に細い繊維状の光ファイバーを、不透明なシリコンやナイロンなどの物質で保護し束ねることで、大容量の光信号を通す「光ファイバーケーブル」になります。
光ファイバーコネクタの種類

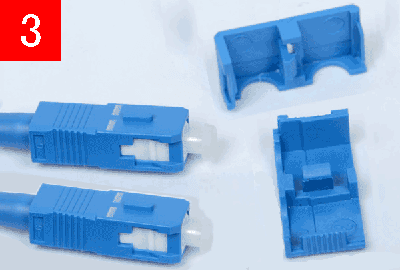

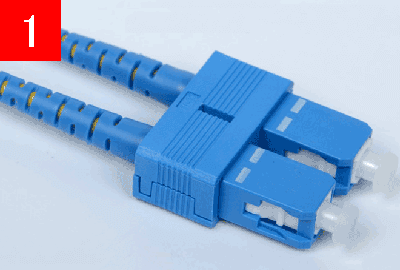

SCコネクタ(Subscriber Connector)は、広く使用されている角型デザインを採用しており、抜き差しが容易です。 SC コネクタは、サイズが小さいため、限られたスペースでより多くの接続が可能となるため、高密度の接続環境でも適切に機能するように設計されています。 SC コネクタは、デジタル、アナログ、長距離アプリケーションなどのデータ通信および電気通信アプリケーションで一般的に使用されます。

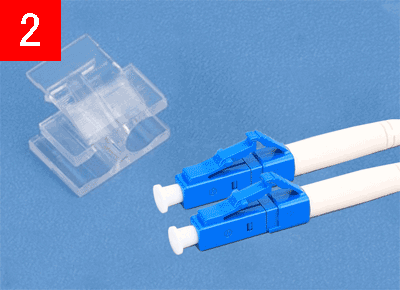

LC コネクタ (Lucent Connector) は、もう 1 つの一般的な光ファイバ コネクタであり、その設計は RJ-45 コネクタに似ているため、「小型コネクタ」とも呼ばれます。 LC コネクタの設計は、サイズが小さいため、限られたスペースでより多くの接続を行うことができるため、高密度の接続環境に優れています。 LC コネクタは、高速ネットワークや光ファイバー、FTTH アプリケーションで一般的に使用されます。
FC コネクタ (Ferrule Connector) は、円筒形のデザインを使用して正確な位置合わせを行う一般的な光ファイバ コネクタです。 FC コネクタの設計は、小型化により限られたスペースでより多くの接続を行うことができるため、高精度の接続環境に優れています。 FC コネクタは、デジタル、アナログ、長距離アプリケーションなどのデータ通信および電気通信アプリケーションで一般的に使用されます。
