RS232C/USB シリアル/RS422 切換マルチプレクサ FA環境ノイズ対策

⬥DMXシリーズマルチプレクサ

◾DMXシリーズは以下の様な特徴があります。
・1台の制御器で複数台のRS232C(RS422)機器をコントロール可能です。
・1対NのRS232C(RS422)通信が可能です。
◾大きく分けて3つの通信方法があります。
①制御器よりチャンネル切り替えコマンドを送信し特定のチャンネルと1対1で通信
②制御器からDMXのマスターチャンネルに送信されたデータを一斉同報でスレーブチャンネル（制御器）へ送信
③スレーブチャンネルに受信したデータを検出してマスターチャンネルと接続しマスターチャンネルから制御器へ送信。（ポーリング・スキャンニング）

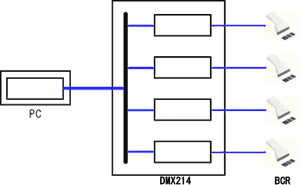

DMXシリーズ 通信例イメージ

⬥Ｗi-Fi・RS232C マルチプレクサ

【DMX-WF1シリーズ】

Wi-Fi経由でRS232Cマルチプレクサを実装する
（最大 4 チャンネル）
👉＞＞＞詳細ページはこちらから＜＜＜

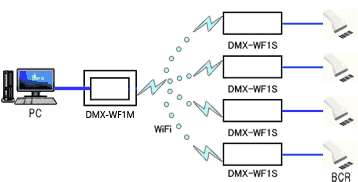

DMX-WF1シリーズ 通信例イメージ

詳細情報

◆マルチプレクサシリーズには以下のラインナップがありそれぞれの特徴があります。

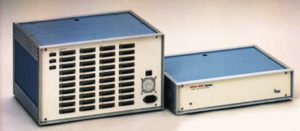

DMX400シリーズ

・DMXシリーズで一番歴史のあるモデルです。
・Dusb25ピン・マスター／スレーブチャンネル共にRS232C又はRS530(RS422)の選択が可能です。
・通信速度は19.2Kbpsまで対応。
・マスター・スレーブチャンネルそれぞれバッファメモリを持ちます。
・チャンネル切り替え・一斉同報・ポーリングスキャンニング等多彩な通信方法に対応。
・最大40チャンネルまでのモデルがあります。（1対39）
・MR-P,MR-Jシリーズ／DMX300シリーズからリプレスされる場合はこちらをご検討下さい。
・DMX400シリーズの型式は以下の様な表記となります。

◆DMX400シリーズ詳細・マニュアル表示

型式
標準販売価格（全て税抜価格です）

DMX404
￥200,000

DMX408
￥340,000

DMX412
￥440,000

DMX416
￥600,000

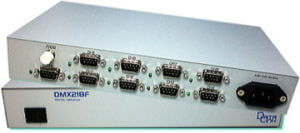

DMX218/DMX214シリーズ

・現在の主力DMXシリーズです。
・全てのチャンネルがDsub9ピンのDTE配列で構成されています。
　スレーブチャンネルをRS422としたモデルもあります。
・通信速度は最大115.2Kbpsまで対応。
・マスター・スレーブチャンネルそれぞれにバッファメモリを持ちます。
・チャンネル切り替え・一斉同報・ポーリングスキャンニング等多彩な通信方式に対応
・4チャンネルモデルのDMX214F、DMX214RA
　8チャンネルモデルのDMX218F、DMX218RAのラインナップがあります。
　RAモデルはスレーブチャンネルが全てRS422のモデルです。
・無償保証期間5年対応品です。（弊社出荷日を起点）

型式
標準販売価格

DMX214F/DMX214RA
￥110,000 （税抜価格）

DMX218F/DMX218RA
￥130,000 （税抜価格）

◆DMX214/DMX218詳細・マニュアル表示

DMX218UR

・DMX218FのマスターチャンネルをUSBとしたモデルです。
・マスタチャンネル（疑似COM）の最大の通信速度は 921.6KBPS、
　スレーブチャンネルは115.2KBPS です。
・PC（マスタチャンネルに接続）から本機に切り替え命令を送ることにより、
　接続チャンネルを切り替えます。
・マスタとスレーブチャンネルは 1024(512) バイトの受信（送信）バッファを持ちます。
・一斉同報機能を有します。
・多様なポーリング機能を有します。

型式
標準販売価格

DMX218UR
￥130,000 （税抜価格）

◆DMX218UR詳細マニュアル表示

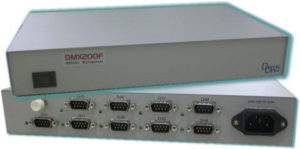

DMX200F

・【DMX200F】は【DMX200】の上位互換機種です。
・全てのチャンネルがDsub9ピンのDTE配列で構成されています。
・1台の制御器で最大8台のRS232C端末機器をコントロール。
・AC85V～AC240Vのワイドレンジ電源を内蔵。
・金属筐体で衝撃や耐ノイズ特性などを強化。
・各チャンネルに通信状態表示LEDを実装。
・マスターチャンネルに1024Byteのバッファを持ちます。
・一斉同報機能はありますがポーリング機能は持ちません。
・マスターチャンネルとスレーブチャンネルが別の通信条件設定可能です。
・無償保証期間5年対応品です。（弊社出荷日を起点）

標準販売価格
￥58,800（税抜価格）

◆DMX200F詳細・マニュアル表示

DMX104

・【DMX104】は1台の制御器のデータを最大4台の端末に一斉に送信することに
　特化したマルチプレクサです。
・マスターとスレイブ間は双方向通信が可能ですが、スレイブ側から同時に
　データを送った場合、データ化け等を起こします。
　このような使用方法が想定される場合はバッファを内蔵したDMX214Fなどをご検討ください。
・マスターとスレイブのインターフェイスは3タイプから選択可能
　①DMX104-RR：全チャンネルRS232C
　②DMX104-AA：全チャンネルRS422
　③DMX104-RA：マスターRS232C・スレイブRS422
・AC85V～AC240Vのワイドレンジ電源を内蔵。
・金属筐体で衝撃や耐ノイズ特性などを強化。
・全チャンネルをフォトアイソレート。
・従来の弊社マルチプレクサと異なり通信条件の設定やコマンドなどの
　ソフト制御はございません。詳しくはお問い合わせください。
・無償保証期間5年対応品です。（弊社出荷日を起点）

標準販売価格
￥87,000（税抜価格）

◆DMX104詳細・マニュアル表示

DMX-USB

・1台の制御器(USB)で最大4台の端末機器(RS232C)をコントロール可能です。
・シリアルチャンネルのフォトアイソレートやAC240V対応ユニバーサル電源を採用し、
　オフィス・ファクトリの自動化・省力化を推進します。
・USBマスタとRS232Cスレイブ(COM1～4)間のデータ通信を行います。
・USBドライバソフトはFTDI社製のFT4232Hを使用しています。
　（USB1.0フルスピード(12M)およびUSB2.0ハイスピード(480M)に対応）
・RS232Cは各チャンネルごと個別に通信条件（データ長、ストップビット､パリティ等）
　の設定が可能です。
　また、XON/XOFFまたはハードフロー制御の設定も可能です。
・RS232Cの4チャンネルはVCP（仮装COMポート）に対応しており、PCのCOMポートに
　それぞれ割り当てられます。
　従来のマルチプレクサのようなチャンネル切替命令はありません。
・RS232Cの各チャンネルはフォトカプラで絶縁されノイズの波及による障害を軽減します。
・従来のDMX200,DMX400,DMX900シリーズなどのマルチプレクサとは仕様が異なります。
　デモ機の用意もございますので、詳しくはお問い合わせください。
