RS232C機器を無線WiFi経由で接続する変換ユニット

RS232C 無線化コンバータ

DL-WF232/DL-WF232Pは、RS232C機器をWi-Fi経由でワイヤレスアクセスポイント(AP)に接続できる変換ユニットです。
RS232Cインターフェースを持たないPC/iOSデバイス/Androidデバイスでも、本インターフェース装置を介してRS232C機器
をリモート制御することが可能です。
特徴
◆RS232C側には、TIA-232-F規格に準拠したDsub 9オスコネクタとDsub 9メスコネクタを装備しています。
◆Wi-FiはIEEE 802.11b/g/n規格に対応し、高いセキュリティ認証であるWPA2-PSK(AES)認証方式をサポートしております。
◆APモードまたはSTATIONモードに設定可能です。
RS232C/wifi マルチプレクサはこちらから＜＜＜＜

DL-WF232Pの画像（RS232C 無線コンバータ） — DL-WF232P

詳細情報

◆接続構成イメージ

RS232C機器のリモート管理を実装するには、次の通信構造を参照してください。このコンバーターは、バーコードスキャナー、電子秤、磁気カードリーダーなどを接続するために使用できます。
通信パラメータ（ボーレート/IP/ポートなど）の設定については、下記の製品説明書をご参照ください。
DL-WF232 DL-WF232P

1. DL-WF232とアクセスポイント間の通信
　この機器を接続すると、RS232C機器をワイヤレス Wi-Fi 経由でネットワークに接続でき、
　ワークステーションはワイヤレスネットワークを通じてRS232C機器を管理·制御できます。

RS232C無線化コンバーターの接続方法（2 台の DL-WF232 が STATION として機能し、無線 AP を介してワークステーションと通信します） — DL-WF232とアクセスポイント間の通信

2. 2台のDL-WF232間を直接通信する
　RS232C機器をwifiで無線化、RS232C機器間の通信にケーブルを接続する必要がありません。

このRS232C無線コンバータは、RS232Cケーブルに代わり、2台のRS232C対応機器間の無線通信を実現します。 — 2台のDL-WF232間を直接通信する

3. Wi-Fiアクセスポイント経由で2台のDL-WF232を通信する

RS232C無線化コンバーターの接続方法（2台のDL-WF232がSTATIONとして機能し、無線APによるRS232C機器間の通信を実現します。） — Wi-Fiアクセスポイント経由で2台のDL-WF232を通信する

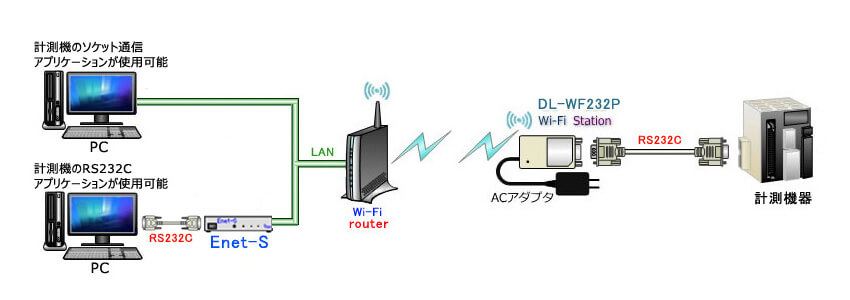

4. WiFiルータを経由するPCと計測機器と間のRS232C通信
　（DL-WF232PとEnet-Sとの組合せ）

RS232C無線コンバータを無線LANルーターに接続することで、無線から有線LANネットワークへの接続を実現します。 — WiFiルータを経由するPCと計測機器と間のRS232C通信

◆特徴

● 本製品は、RS232C 機器を無線 AP に接続するためのインターフェースです。
２台を対で使用することにより、RS232C機器間の通信も可能です。
この場合、簡単な命令で通信パラメータの設定が可能です。（設定方法はマニュアルを参照してください。）
● 弊社製品の多地点温度・湿度計測システム『テルモワイヤ』の制御機【Po422/M】とパソコン間にも使用できます。
● 2.4GHzのWi-Fiチップを使用しておりWi-Fi上の通信はTCP/IPまたはUDPの選択が可能です。
● OSに依存することなく無線通信が可能です。
● アンテナを内蔵しており最大通信可能距離は50mほどです。（環境により異なります。）
● ACアダプタとRS232Cストレートケーブル（9P-9P）は添付されますので、すぐに使用可能です。
● RS232C・Wi-Fi共に1Kバイトの受信バッファメモリをもっており、一方が受信したデータは、
　バッファメモリを通してもう一方へ出力されます。（フロー制御は行っていません。）
● 日本の電波法における技術基準適合証明は認証済みです。
● DL-WF232とDL-WF232Pでは給電方式が異なりますので、用途に合わせてお選びください。
DL-WF232：ACアダプタ（添付） DL-WF232P：USBアダプタユーザ様手配
● RoHS指定対応品です。

◆概略仕様

型式	DL-WF232	DL-WF232P
無線規格	Wi-Fi（2.4GHz　IEEE802.11b/g/n）	同左
WiFiチャネル中心周波数	2412 ~ 2484 MHz	同左
送信感度	802.11b, 1 Mbps 19.5dbm	同左
受信感度	802.11b, 1 Mbps -25dbm	同左
伝送距離	50m（最大）	同左
通信速度	9600/19200/38400/115200	同左
ストップビット	1/2	同左
パリティ	奇数/偶数/なし	奇数/偶数/なし
ビット長	7/8	7/8
使用温度	0～50℃	同左
使用湿度	結露なきこと	同左
シリアルインターフェイス	RS232C（Dsub9ピンメス）	RS232C（Dsub9ピンオス)
本体寸法	W33×H16×D57(突起物除く)	同左
本体重量	約25g	同左
環境規格	RoHS指令対応	同左
消費電力	0.1A以下/DC3.3V	0.1A以下/5V　※1
ACアダプタ入力電圧範囲	AC100V～AC240V	ACアダプタは添付されません。 USBアダプタユーザ様手配
ACアダプタ最大出力	2A/DC3.3V	ー

※１：本機に使用しているWi-Fiチップには、瞬間的に0.35Aの電流が流れる事があります。

本機には通信状態インジケーターが搭載されています。
電源を投入して通信モードに入る手順
RS232C機器同士をつなぐ（ペアで使用する）場合、
・AP側の弊社機器の電源を先に入れると
約10秒後にAPとしての動作を開始します。
すなわち、指定したチャンネルでビーコンを発信します。
この間、赤LEDがゆっくりフラッシングします。
STATIONからの電波を検出すると、AP側の緑LEDが点灯してコネクションが確立します。
・STATION側の電源を先に入れると
STATIONとして動作を開始します。
すなわち、赤LEDがゆっくりフラッシングし、無線APが送信するビーコンを受信すると、コネクションをはります。
成功すると緑LEDが点灯し、双方向の通信が可能になります。

DL-WF232とACアダプタ/RS232Cケーブル接続のイメージ — DL-WF232とACアダプタ
RS232Cケーブル接続のイメージ

DL-WF232PにRS232Cケーブル/USBケーブル接続イメージ — DL-WF232PにRS232Cケーブル
USBケーブル接続イメージ

◆ピンアサイン

型式	DL-WF232	DL-WF232P
コネクタ	Dsub9ピンメス	Dsub9ピンオス
1	－	－
2	RXD (出力)	RXD (入力)
3	TXD (入力)	TXD (出力)
4	DTR (入力)^{※ 1}	DTR (出力)^{※ 1}
5	GND	GND
6	DSR (出力)^{※ 1}	DSR (入力)^{※ 1}
7	RTS (入力)	RTS (出力)
8	CTS (出力)	CTS (入力)
9	3.3V	3.3V

※ 1：RS232C側のDTR/DSRは､それぞれ折り返し処理されており､WiFi側へは変換していません。
※ 2：RS232C信号方向（DTEとDCEのピン定義）

◆プライス

型式	標準販売価格	梱包内容
DL-WF232	￥19,200	DL-WF232 * 1台，調歩同期用RS232Cクロスケーブル 1.5m（Dsub9オス× Dsub9メス）* 1 本，ＡＣアダプタ* 1台
DL-WF232P	￥19,200	DL-WF232P * 1台，調歩同期用RS232Cクロスケーブル 1.5m（Dsub9メス× Dsub9メス）* 1 本， USB A-MiNiB 電源ケーブル * 1 本

※上記は税抜き価格です。
※消費税に関する改正法に基づき、消費税をご請求申し上げます。

製品関連リンク

型式	説明
Dsub9M-Dsub9F	調歩同期用RS232Cクロスケーブル 1.5m ( DL-WF232 ，DL-WF232P 標準付属品 )
USB A-MiNiB	DL-WF232P用USB電源ケーブル（DL-WF232P 標準付属品）
TermWin	RS232Cターミナルソフトウェアを使用して通信パラメータなどを設定します
ACアダプタ	DL-WF232用ACアダプタ（ DC 3.3V 出力,標準付属品）
DL-U232A	USB とRS232C（ Dsub9 DTE配列）を変換するインターフェイスです

よくある質問

Q1: RS232C 無線化とは何ですか？この製品で何ができますか？

A1: RS232C無線化とは、従来のRS232Cケーブルの代わりにWi-Fi電波を使用して、シリアル通信を行う機器（PLC、測定器、産業機械など）をネットワークに接続することを指します。本製品を使用すれば、配線の煩わしさや距離制限から解放され、遠隔地からのデータ収集・機器制御が可能になります。

Q2：接続方法について。専門知識は必要ですか？

A2：接続は主に以下の3つの手順で行います。
付属のRS232Cケーブルで本製品とPCのRS232Cポートを接続します。
当社のシリアル通信ツールを使用してプログラムモードに入り、Wi-Fiネットワーク（SSIDとパスワード）などの通信パラメータを設定します。設定が完了すると、本製品は自動的にお客様のWi-Fiネットワークに接続します。
パソコンの基本的な操作知識があれば、専門家でない方でもごく簡単に設定できます。

Q3: 対応している通信規格（データ速度、パリティなど）は？

A3: RS232C標準の規格に対応しています。通信速度（ボーレート）は9600/19200/38400/115200 bpsから選択可能で、データビット、パリティビット、ストップビットはすべて標準設定を採用しています。詳細は製品マニュアルの仕様ページをご参照ください。

Q4: どのようなWi-Fiモードに対応していますか？

A4: 以下の2つのモードに対応しており、様々なシナリオでご利用いただけます。
模式1：既存の無線LANルーターに接続し、同一ネットワーク内のPCやサーバーと通信します。データ収集システムとの連携に最適です。
模式2：ルーター不要で、2台のワイヤレスコンバータをポイントツーポイント接続します。RS232Cケーブルの代わりとして機能し、2台のRS232C対応機器間通信を実現します。

Q5: セキュリティは大丈夫ですか？

A5: はい、重要度の高い産業用環境でもご利用いただけるよう、強固なセキュリティ対策を施しています。Wi-Fi通信にはWPA2/WPA3による暗号化をサポートし、不正アクセスを防止します。

Q6: 固定IPアドレスは設定できますか？

A6: はい、可能です。設定ツールにて、DHCP（動的IP割り当て）と静的IP（固定IPアドレス）の切り替えが行えます。システムでIPアドレスを固定する必要がある場合に便利です。

Q7: どのようなOSやソフトウェアで動作しますか？

A7：本製品は物理的なRS232Cシリアルポートを使用しており、OSに依存しません。

Q8：製品は一対多接続に対応していますか？

A8：対応しておりません。一対多通信をご検討の場合は、当社製品《DMX-WF1》をご参照ください。
