RS232C⇔RS485 変換器
◆[CD485,RS485]シリーズは、小型・軽量コネクタサイズのRS232C/RS485変換器です｡
◆この変換器は、RS232C 信号を RS485 信号に変換することで、RS232C デバイスの通信距離を 1200mまで延長し、
RS232C デバイスの最大通信距離 15mの制限を効果的に解決します。
RS232C⇔RS485変換器一覧

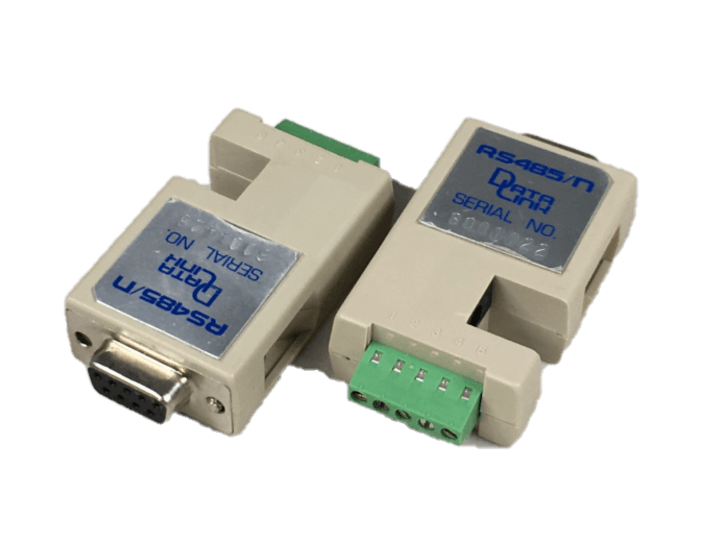

RS232C⇔RS485変換器
無電源仕様(RS232C信号線から電源を取る)、もしくは別売ACアダプタ
RS232C側コネクタは、Dsub9ピンメス(DCE配列)
RS485側コネクタは、小型の5ピン端子台(挿入ネジ式)
標準販売価格： ￥24,000円
（税抜価格）
| RS232C側 Dsub9メス (DCE配列) |
RS485側 5P小型 端子台 |
無電源仕様 | 最大通信速度115.2Kbps | － | － | － | － |
RS232C⇔RS485変換器
無電源仕様(RS232C信号線から電源を取る)
RS232C側コネクタは、Dsub9ピンメス(DCE配列)
RS485側コネクタは、小型の6ピン端子台(挿入ネジ式)
標準販売価格： ￥23,400円
（税抜価格）
| RS232C側 Dsub9メス (DCE配列) |
RS485側 6P小型 端子台 |
無電源仕様 | 最大通信速度38.4Kbps | － | － | － | 絶縁機能 |
RS232C⇔RS485変換器
外部電源(ACアダプタ 標準添付(専用品))
RS232C側コネクタは、Dsub9ピンメス(DCE配列)
RS485側コネクタは、小型の6ピン端子台(挿入ネジ式)
標準販売価格： ￥23,400円
（税抜価格）
| RS232C側 Dsub9メス (DCE配列) |
RS485側 6P小型 端子台 |
電源供給 ACアダプタ |
最大通信速度115.2Kbps | 最大伝送距 離1200m |
－ | － | 絶縁機能 |
RS232C⇔RS485変換器
外部電源(ACアダプタ)
RS232C側コネクタは、Dsub9ピンメス(DCE配列)
RS485側コネクタは、小型の5ピン端子台(挿入ネジ式)
標準販売価格： ￥27,600円
（税抜価格）
| RS232C側 Dsub9メス (DCE配列) |
RS485側 5P小型 端子台 |
電源供給 ACアダプタ |
最大通信速度38.4Kbps | 最大伝送距 離1200m |
CD信号 監視 |
－ | － |
RS232C⇔RS485変換器
外部電源(ACアダプタ)
RS232C側コネクタは、Dsub9ピンメス(DCE配列)
RS485側コネクタは、小型の5ピン端子台(挿入ネジ式)
標準販売価格： ￥33,100円
（税抜価格）
| RS232C側 Dsub9メス (DCE配列) |
RS485側 5P小型 端子台 |
電源供給 ACアダプタ |
最大通信速度38.4Kbps | 最大伝送距 離1200m |
CD信号 監視 |
ROHS | － |
RS232C⇔RS485変換器
外部電源(ACアダプタ別売) もしくは、9/14番ピンより供給
RS232C側コネクタは、Dsub25ピンオス(DCE配列)
RS485側コネクタは、5ピン端子台(M3)
標準販売価格： ￥24,000円
（税抜価格）
| RS232C側 Dsub25オス (DCE配列) |
RS485側 5P端子台 |
電源供給 RS232Cの 9/14番ピン |
最大通信速度38.4Kbps | 最大伝送距 離1200m |
CD信号 監視 |
－ | － |
RS232C⇔RS485変換器
外部電源(ACアダプタ別売) もしくは、9/14番ピンより供給
RS232C側コネクタは、Dsub25ピンオス(DCE配列)
RS485側コネクタは、5ピン端子台(M3)
標準販売価格： ￥28,800円
（税抜価格）
| RS232C側 Dsub25オス (DCE配列) |
RS485側 5P端子台 |
電源供給 RS232Cの 9/14番ピン |
最大通信速度38.4Kbps | 最大伝送距 離1200m |
CD信号 監視 |
ROHS | － |
RS232C⇔RS485変換器
外部電源(ACアダプタ) もしくは、9/14番ピンより供給
RS232C側コネクタは、Dsub25ピンオス(DCE配列)
RS485側コネクタは、5ピン端子台(M3)
標準販売価格： ￥28,800円
（税抜価格）
| RS232C側 Dsub25オス (DCE配列) |
RS485側 5P端子台 |
電源供給 RS232Cの 9/14番ピン |
最大通信速度115.2Kbps | － | － | － | 絶縁機能 |
RS232C⇔RS485変換 ノイズ対応製品
雷サージ対策、静電気対策等を施した変換器です
RS232C側コネクタは、Dsub9ピンオス
最大通信速度: 115.2Kbps
最大通信距離: 1200m
DINレールへの固定が可能です
標準販売価格： ￥45,600円
（税抜価格）
接続構成イメージ
1.RS232C機器は、変換器を使用してRS485機器と通信を行います
2.CD信号衝突検出機能付きCD485変換器の複数台接続例
3.各種電源モードのRS485換器の接続例

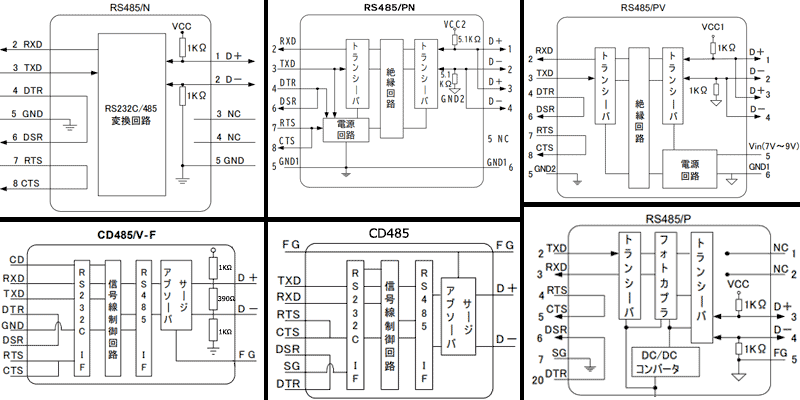

>>>[CD485,RS485]シリーズ RS232C RS485変換 回路<<<
>>>RS485複数台の接続方法，RS-485 ケーブル（参考）<<<
製品概要
1. RS485/N 、RS485/PN は、電源が利用できないシナリオで使用されます。
電源供給は､RS232Cポートの信号線より行います。
2. RS485/PN、RS485/PV、RS485Pは絶縁機能を持っています。
RS485側をフォトカプラで絶縁していますので、RS485ラインから混入したノイズを機器間に波及させません。
3.【CD485、CD485/Vシリーズ】の通信回線は､2ワイヤのRS485バス方式で､CSMA/CDのシステムを安価で構築することが
出来ます。
4. RS485P、CD485、CD485-ROHS は、標準付属の AC アダプタまたは RS232C ポートの9､14番ピン を介して電源が
供給されます。(RS232Cの接続機器よりRTSまたはDTRの出力が必要です。)
5. RS485側の急峻なサージに対し､高速応答性に優れるサージ吸収用シリコン素子を採用しています。
6. RS485バスラインの最大総延長距離は､1200mです。
7. 通信速度は最大115.2Kbpsです。
8. Dsub25Pオス 取付ネジ：M2.6 × 6 オスネジ
Dsub9Pメス 取付ネジ：#4-40 × 13 UNCインチネジ
※CD485/Vシリーズは終端抵抗、フェールセイフ回路の有無で以下の３タイプがございます。
・CD485/V-N
終端抵抗、フェイルセーフ回路どちらも未装着のモデル。複数台の接続の場合、
バスの中間に接続されるモデルです。
・CD485/V-T
終端抵抗が装着されたモデル。バスラインの片側に必ず必要です。
(D+、D-間を390Ωで終端しています。)
・CD485/V-F
終端抵抗、フェイルセーフ回路が装着されたモデル。バスラインの片側に必ず
必要です。(D+、D-間を390Ωで終端しています。D+を1KΩでプルアップしています。
D-を1KΩでプルダウンしています。)
＞＞＞RS485/RS422通信の終端抵抗とフェールセーフ回路
＞＞＞ACアダプタ 別売または標準添付一覧
製品仕様

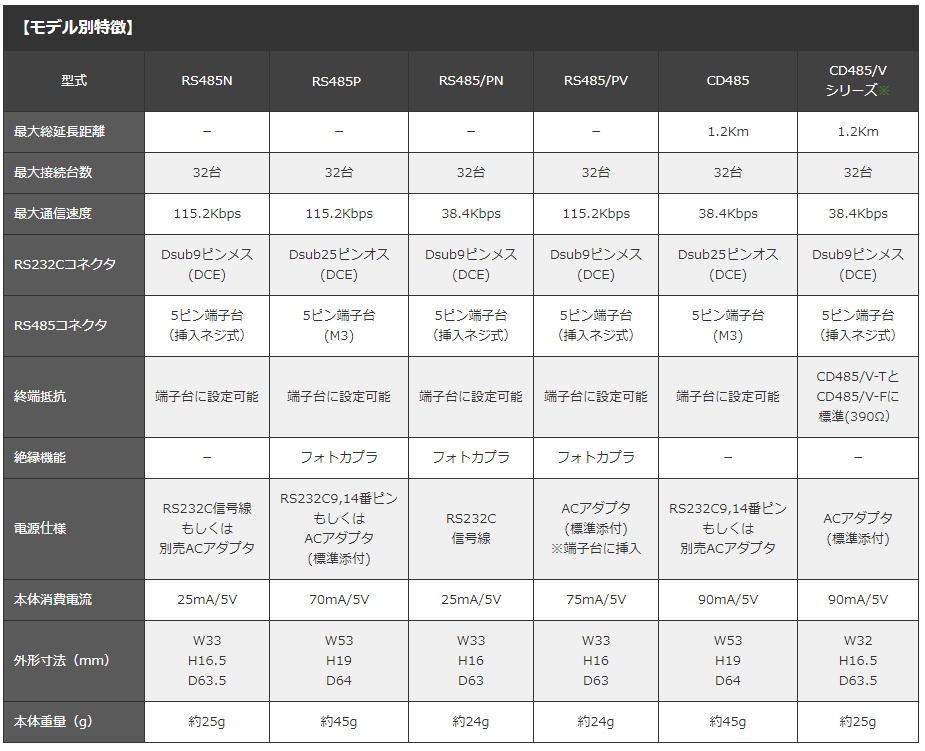

| 製品仕様 | ||||||
| 型式 | RS485/N |
RS485/PN |
RS485/PV |

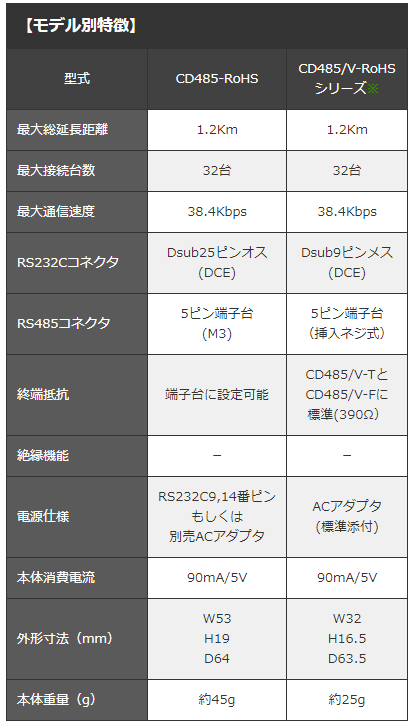

CD485/Vシリーズ (ROHSも) |
CD485シリーズ (ROHSも) |
RS485/P |
| 最大通信速度 | 115.2Kbps | 38.4Kbps | 115.2Kbps | 38.4Kbps | 38.4Kbps | 115.2Kbps |
| 最大接続台数 | 32台 |
32台 | 32台 | 32台 | 32台 | 32台 |
| 外形寸法(ｍｍ) | W33/H16.5 /D63.5 |
W33/H16 /D63 |
W33/H16 /D63 |
W32/H16.5 /D63.5 |
W53/H19 /D64 |
W53/H19 /D64 |
| 重量(g) | 約25g | 約24g | 約24g | 約25g | 約45g | 約45g |
| 最大伝送距離 | － | － | 1200m | 1200m | 1200m | 1200m |
| 消費電流(5V時最大) | 25mA以下 /5V |
25mA以下 /5V |
75mA以下 /5V |
90mA以下 /5V |
90mA以下 /5V |
70mA以下 /5V |
| CD信号監視 | － | － | － | あり | あり | － |
| 絶縁機能 | － | あり | あり | － | － | あり |
| RS232C側 | Dsub9ピン メス(DCE) |
Dsub9ピン メス(DCE) |
Dsub9ピン メス(DCE) |
Dsub9ピン メス(DCE) |
Dsub25ピン オス(DCE) |
Dsub25ピン オス(DCE) |
| RS485側 | 5P小型 端子台 |
6P小型 端子台 |
6P小型 端子台 |
5P小型 端子台 |
5P端子台 | 5P端子台 |
| 電源供給 | 無電源仕様(RS232C信号線から電源を取る) もしくは、別売ACアダプタ |
無電源仕様(RS232C信号線から電源を取る) |
ACアダプタ 標準添付 |
ACアダプタ 標準添付 |
9/14番ピンより供給 もしくは、 別売ACアダプタ |
外部電源(ACアダプタ) もしくは、 9/14番ピンより供給 |
| 終端抵抗 | 端子台に設定可能 | 端子台に設定可能 | 端子台に設定可能 | CD485/V-T (390Ω) CD485/V-F (390Ω) |
端子台に設定可能 | 端子台に設定可能 |
| ノイズ 対策 | サージアブソーバ | サージアブソーバ | サージアブソーバ | サージアブソーバ | サージアブソーバ | サージアブソーバ |
ピンアサイン
| RS232C側 ピンアサイン | ||||||
| コネクタ | Dsub9ピンメス | Dsub25ピンオス | ||||
| ピン番号※ 1 | RS485/N |
RS485/PN |
RS485/PV |
CD485/Vシリーズ (ROHSも) |
CD485シリーズ (ROHSも) |
RS485/P |
| 1 | － | － | － | CD※ 2 | FG | － |
| 2 | RXD (出力) | RXD (出力) | RXD (出力) | RXD (出力) | TXD(入力) | TXD(入力) |
| 3 | TXD (入力) | TXD (入力) | TXD (入力) | TXD (入力) | RXD (出力) | RXD (出力) |
| 4 | DTR (入力) | DTR (入力) | DTR (入力) | DTR (入力) | RTS (入力) | RTS (入力) |
| 5 | GND | GND | GND | GND | CTS (出力) | CTS (出力) |
| 6 | DSR (出力) | DSR (出力) | DSR (出力) | DSR (出力) | DSR (出力) | DSR (出力) |
| 7 | RTS (入力) | RTS (入力) | RTS (入力) | RTS (入力) | SG | SG |
| 8 | CTS (出力) | CTS (出力) | CTS (出力) | CTS (出力) | CD※ 2 | あり |
| 9 | － | － | － | － | +5V(入力)※ 3 | +5V(入力)※ 3 |
| 14 | +5V(入力)※ 3 | +5V(入力)※ 3 | ||||
| 20 | DTR (入力) |
DTR (入力) | ||||
| RS485側 ピンアサイン | ||||||
| コネクタ | 5ピン端子台 | 6ピン端子台 | 6ピン端子台 | 5ピン端子台 | 5ピン端子台 | 5ピン端子台 |
| 1 | D＋ | D＋ | D＋ | ＋5V(電源入力)※ 4 | ＋5V(電源入力)※ 4 | － |
| 2 | D－ | D－ | D－ | D＋ | D＋ | － |
| 3 | － | D＋ | D＋ | D－ | D－ | D＋ |
| 4 | － | D－ | D－ | FG | FG | D－ |
| 5 | GND | － | Vin (電源入力) | GND | GND | FG |
| 6 | GND | GND | ||||
※ 1：記載されていないピンは、すべてNC(未接続)です。
※ 2：本来はキャリア検出のピンですが､キャリア検出のロジックは持っていません。
※ 3：9､14番ピンから電源を供給する場合は､余裕を見て､5V(±5%)135mAを供給して下さい｡なお ､電源供給のGNDは､7番ピンのGNDに結線します。
14 番ピンから電源供給する場合は､内部ジャンパ ピンの 設定が 必要です。
※ 4：1番ピンの+5Vと､5番ピンのGNDは､ACアダプタを使わずに､外部機器より電源の供給を受けるための端子です。通常使用時は､結線の必要はあ
りません。ここに電源を供給する場合は､余裕を見て､5V/180mA供給して下さい。
製品関連リンク
＞＞＞ケーブルについて
＞＞＞RS422,RS485ラインの接続方法について
＞＞＞RS232C機器のピン配列
＞＞＞USB シリアル コンバーター
＞＞＞サンプルソフトダウンロードについて
＞＞＞RoHS指令とは？
