Wi-Fi 温度・湿度・気圧測定ユニット Wi-Fi送信 無線

◆WFS300はWi-Fiで測定命令を受信し温湿度気圧測定データをWi-Fi送信する無線ユニットです。

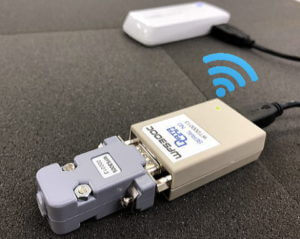

WFS300の画像ROHS LOGO
※USBモバイルバッテリーなどのUSB電源はお客様手配です。

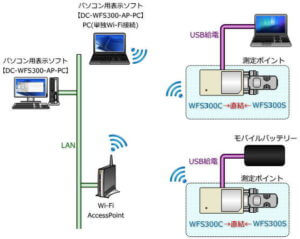

接続構成イメージ

・【WFS300】はパソコンからWi-Fiで測定命令を受信し温度、湿度、気圧を測定する無線ユニットです。
 【WFS100】【WFS200】の姉妹機種でUSBモバイルバッテリーなどから電源供給する『USB給電タイプ』です。
・制御部の【WFS300C】とセンサ部の【WFS300S】を直結して使用します。
・USBモバイルバッテリー使用時などはスリープモードを設定することで消費電力を押さえ長時間の使用を可能にします。
※ご注意
 本機をSLEEPモードで使用する時、消費電流は1mA以下なります。
 スマートフォンなどに使用されるUSBバッテリーは、この微少電流を検出すると電源を自動的に遮断します。
 よって本機に使用するバッテリーとして下の画像のように直接バッテリーから供給されるものを使用してください。
 対応電池はマンガン電池、アルカリ電池、ニッケル水素電池となります。
電池の画像
・【WFS300】を複数台(複数箇所)使用したマルチポイント測定が可能です。
・コネクタサイズで小型・軽量です。
・【WFS300C】は付属のUSBケーブルでWi-Fiのパラメータが設定できます。
・パソコン表示ソフト【DC-WFS300-AP-PC】が使用可能で弊社HPよりダウンロードできます。
 (Windows7,8,10対応)
・パソコン表示ソフト【DC-WFS300-AP-PC】イメージ

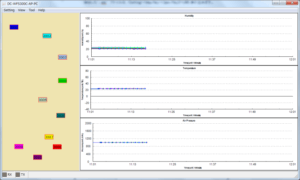

 MAP画面
MAP画面

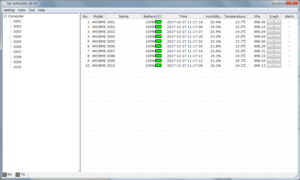

 テーブル画面
テーブル画面

・【DC-WFS300-AP-PC】は有線LAN上のパソコン(無線アクセスポイント経由)または
 Wi-Fi接続のパソコンで使用可能です。ただし同時に複数のパソコンでは使用できません。
・【WFS300C】は2.4GHzのWi-Fiチップを使用しておりWi-Fi上ではUDP通信を行います。
・アンテナは内蔵しており通信可能距離は50mほどです。(環境により異なります。)
・国内の電波法における技術基準適合証明は認証済みです。
・RoHS指令対応品です。
WFS300詳細マニュアルはこちらから

型式WFS300CWFS300S ※3
外観写真WFS300 P04 Wi-FiWFS300 P05 Wi-Fi
無銭規格Wi-Fi IEEE802.11b/g/n
(2.4GHz)
-
使用温度±0~+50℃  ※1温度:-35~+75℃
使用湿度結露なき事湿度:防湿/耐結露
(コネクタ・センサ部除く)
気圧-300~1100hPa 精度±1hPa
(0~65℃)
伝送距離50m(最大)-
シリアルインターフェイスUSB2.0
(パラメータ設定用)
-
消費電力0.1A以下/DC3.3V
0.1mA以下/SLEEP時 ※2
-
電源供給USB(DC5V)-
本体寸法W33×H16×D57mmW31×H15.4×D44mm
本体重量約25g約15g
環境規格RoHS指令対応RoHS指令対応

※1.同様にWFS300CとWFS300Sを同じ測定ポイントで使用する場合はWFS300Cの使用条件が
   適用されます。
※2.使用しているWi-Fiチップには瞬間的に350mAの電流が流れることがあります。
※3.センサー特性の詳細は製品マニュアルを参照してください。

(サンプルソフトダウンロード)
