RS232C⇔LAN 変換器

Enetシリーズは、LAN(Ethernet) と RS232C に変換するプロトコルコンバータです。

👉Enetシリーズ製品は、ネットワークを介した遠隔監視、制御、データ送信を必要とするさまざまな産業用RS232C機器
 をネットワークに接続できます。
👉この変換器を使用することにより、RS232C 機器は LAN 上で双方向に全二重通信を行うことができます。
👉DINレール取り付け可能、10Base-T/100Base-TX対応、自動接続機能など
👉通信条件の簡単な設定
👉ポートや電源供給方式によって様々なモデルがある（PoE 給電、AC電源内蔵）

選択リスト

通信応用例図

ネットワーク経由でRS232Cマシンを遠隔監視・制御

Enetシリーズ製品を介してRS232Cマシンをネットワークに接続し、PCからネットワークを介して遠隔監視・制御を実現します。
たとえば、PLC、センサー、アクチュエーターなど、ネットワークを必要としないさまざまな産業用機器の接続に使用できます。

RS232C機器をEthernet経由で制御・管理

Enetシリーズは全二重双方向通信ができます

2台のEnetシリーズ製品をクライアントとサーバーとして設定し、ネットワークに接続して電源を入れると、2台の
Enet機器が自動的に接続されます。 2 台の RS232C デバイスはネットワークを通じて双方向に通信可能。

Enetシリーズは全二重双方向通信ができます

RS232C LAN変換の主な用途・適用例
① 工場自動化（FA）
1.PLCやCNCなどの機械をネットワーク接続し、IoT化
2.シリアル通信のデータをクラウドに送信（遠隔監視）
② 医療機器連携
超音波診断装置や生体モニターのデータをLAN経由でサーバーに集約
③ POSシステム
レジスターやバーコードリーダーをネットワーク統合
④ 交通インフラ
駅の券売機や案内表示板の遠隔管理

製品特徴

・Enetシリーズはイーサネット／RS232Cプロトコルコンバータで調歩同期RS232Cとイーサネットの異なる通信プロトコルを
　双方向通信させることが可能です。
　LANケーブルでPCに接続し、PCからネットワーク経由でRS232Cマシンを制御します。
・入力電圧AC85V～AC264Vに対応したワイドレンジAC電源を内蔵しています。（PoE-S25を除く）
・PoE-S25は、イーサネットとRS232Cの変換機であるEnet-S25の電源供給をACからPoEに変更したものです。
　1) PoE給電は、IEEE802.11AFに対応（15W受電）
　2) 外部機器に、DC5V・最大500mAの給電が可能（USB-miniBコネクタ）
　　外部機器として、例えば、WiFi、BLEルータなど。
　3) PoE給電を使用せずに、USB電源での使用も可能。
・シリアルチャンネルの通信条件､イーサネットチャンネルの各種アドレス等の設定はプログラムモードで行いフラッシュROM
　に記憶させます｡
・適切な設定がされた互いのプロトコルは､相手プロトコルを意識した複雑な手順を組むことなく通信を行うことが出来ます。
・シリアルチャンネル側に入力・出力バッファを持ち異なる通信手順の同期を取ります。
　Enet-S25、PoE-S25、Enet-Sは入出力バッファをそれぞれ10ｋバイト持ちます。
　Enet-SSは各チャンネル毎に入出力バッファをそれぞれ7.5kバイト持ちます。
・イーサネットチャンネルは､10Base-T／100Base-TXに標準で対応しています｡（自動認識）
　イーサネットチャンネルにはTCP／IPプロトコルを標準で搭載しTCP／IPソケット通信もしくはUDP、TELNEを用いてネッ
　トワーク通信を行います｡
　TELNETプロトコルを使用してEnetシリーズの設定を行います。TELNETプロトコルはEnetシリーズの各種設定専用に使用
　されます。
・オプションのDINレール取付金具を装着すればDINレールへの固定が可能です。

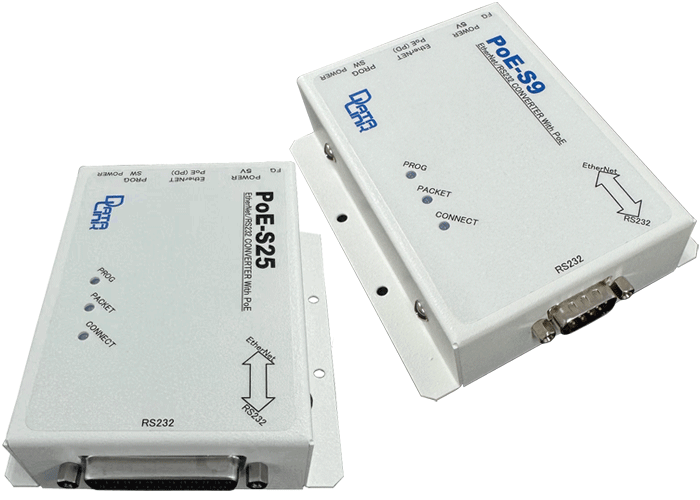

 ｢DRA-1」詳細ページへ         Enetシリーズ外観図・DINレール取付金具穴位置寸法図
・RoHS指令対応品です。

・各種設定条件の設定は調歩同期RS232Cを使用するか、またはTELNETLOGINにて行います｡

ピンアサイン

概略仕様

概略仕様
型式		Enet-S25	PoE-S25	Enet-S	Enet-SS
通信速度		300～230400bps	300～230400bps	300～230400bps	300～230400bps
ストップビット		1/2	1/2	1/2	1/2
パリティ		奇数/偶数/なし	奇数/偶数/なし	奇数/偶数/なし	奇数/偶数/なし
ビット長		7/8	7/8	7/8	7/8
フロー制御		XON/XOFF RTS/CTS DTR/DSR	XON/XOFF RTS/CTS DTR/DSR	XON/XOFF RTS/CTS DTR/DSR	XON/XOFF RTS/CTS DTR/DSR
データパケット区切り		デリミタコード/ タイムアウト/ データ長	デリミタコード/ タイムアウト/ データ長	デリミタコード/ タイムアウト/ データ長	デリミタコード/ タイムアウト/ データ長
動作条件		温度：±0～50℃ 湿度：30～80％ （結露なきこと）	温度：±0～50℃ 湿度：30～80％ （結露なきこと）	温度：±0～50℃ 湿度：30～80％ （結露なきこと）	温度：±0～50℃ 湿度：30～80％ （結露なきこと）
入力電圧範囲		AC85V～AC264V (50/60Hz)	USB 給電: 5V	AC85V～AC264V (50/60Hz)	AC85V～AC264V (50/60Hz)
消費電流		25mA/AC100V　(2W)	0.4A/5V　(2W)	25mA/AC100V　(2W)	27mA/AC100V　(2W)
外形寸法 (mm)		W162×H31×D118mm (突起物を除く)	W94×H26×D105mm (突起物を除く)	W162×H29×D118mm (突起物を除く)	W190×H31×D131mm (突起物を除く)
重量 (g)		約590g	約250g	約590g	約760g
コネクタインターフェイス	シリアル側	Dsub25ピンメス(DTE) [トメネジ: M2.6ミリネジ]	Dsub25ピンメス(DTE) [トメネジ: M2.6ミリネジ]	Dsub9ピンオス(DTE)	Dsub9ピンオス(DTE) × 2 ポート
	Ethernet側	RJ45[10/100 Base]	RJ45[10/100 Base]	RJ45[10/100 Base]	RJ45[10/100 Base]
搭載プロトコル	シリアル側	調歩同期無手順	調歩同期無手順	調歩同期無手順	調歩同期無手順
	Ethernet側	ARP､TCP/IP､UDP､ ICMP､TELNET(一部)	ARP､TCP/IP､UDP､ ICMP､TELNET(一部)	ARP､TCP/IP､UDP､ ICMP､TELNET(一部)	ARP､TCP/IP､UDP､ ICMP､TELNET(一部)

各部の名称と働き(LEDとSW)

プライス

型式	標準販売価格	梱包内容
Enet-S25	￥85,000	Enet-S25 * 1台，調歩同期用RS232Cクロスケーブル 1.8m（Dsub25オス× Dsub9メス）* 1 本
PoE-S25	￥81,600	PoE-S25 * 1台，調歩同期用RS232Cクロスケーブル 1.8m（Dsub25オス× Dsub9メス）* 1 本， ケーブル（A と miniB）* 1 本
Enet-S	￥85,000	Enet-S * 1台，調歩同期用RS232Cクロスケーブル 1.5m（Dsub9オス× Dsub9メス）* 1 本
Enet-SS	￥93,600	Enet-SS * 1台，調歩同期用RS232Cクロスケーブル 1.5m（Dsub9オス× Dsub9メス）* 1 本
DRA-1	オープンプライス
