RS232C無線マルチプレクサ

1. DMX-WF1マルチプレクサーは、1台のRS232Cマスタで複数台のRS232Cスレーブを無線
接続する産業用ソリューションです。
2. 従来の有線接続を無線化することで、配線コストの削減・レイアウト変更の柔軟性・メ
ンテナンス性向上を実現します。
3. 1台のマスタで最大4台のスレーブを同時接続。
4. RS232C マルチプレクサは無線で設定できます。

詳細情報

◆接続構成イメージ

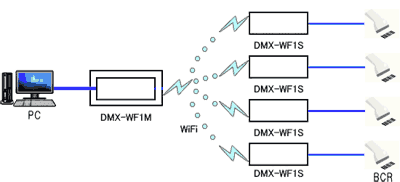

1.【DMX-WF1M】（マスタ側）と複数台の【DMX-WF1S】（スレーブ側、最大４台）間でWi-Fi通信。

DMX-WF1 RS232Cマルチプレクサー接続図： 1台のRS232Cマスタと4台のRS232Cスレーブの無線接続構成

2. 複数の【DMX-WF1S】（スレーブ側、最大４台）がWi-Fiアクセスポイント経由で【DMX-WF1M】（マスタ側）と通信

最大4台のDMX-WF1SがWi-Fiアクセスポイント経由でDMX-WF1Mと通信

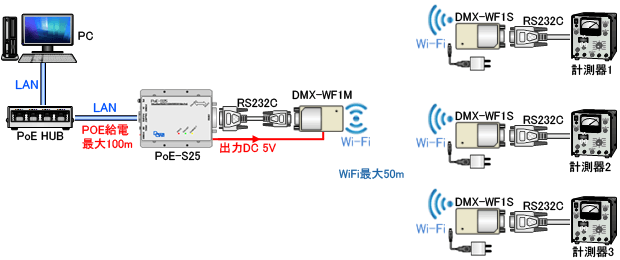

3. 現場計測機器のデータはDMX-WF1Sを経由してDMX-WF1M(AP)に送信する、弊社 LANコンバータPoE-S25（PoE仕様）
を利用し上位システムのHOST PCへ伝送

※弊社 PoE-S25 (PoE仕様) LANコンバータはこちらから＜＜＜＜

◆特徴

・本体は小型形状のコネクタサイズ。
・無線部はWi-Fiが使用されているため、Bluetoothと比較して長距離での使用が可能である。
・複数のRS232Cマシンをマスターと複数のスレーブに接続し、Wi-Fiによる多チャンネル通信が可能で、
　ケーブルの敷設が難しいシーンでも使用できます。
・多機能のポーリングモードが用意されているので、ユーザ側のソフト負担が少ない。
・設置現場における、機器間のRS232CケーブルやRS422のケーブルの配線が無用。
・DMX-WF1M（マスタ）とDMX-WF1S(スレーブ)間の通信距離は、50~100ｍです。
