Bluetooth(HID)⇔RS232C変換器,Bluetooth(HID)機器とRS232C機器通信を実現可能

Bluetooth HID コンバーター

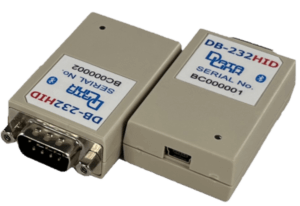

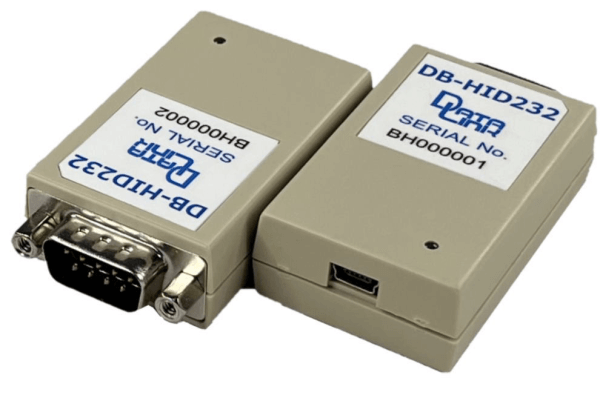

◆DB-HID232は、RS232C（シリアル）をBluetooth(HID)に変換するインターフェイスです。
　データ伝送方向：RS232C→DB-HID232→Bluetooth(HID)
◆RS232C マシンは DB-HID232 デバイスに接続され、RS232C データは Bluetooth 経由で HID キーボードイベント
　に変換され、PC、Android タブレット、iPad などに入力できます。

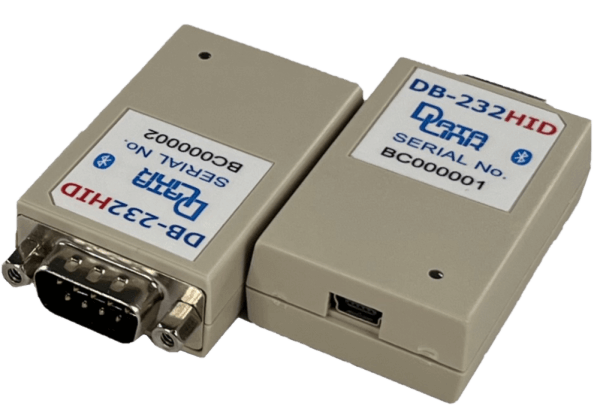

◆DB-232HIDは、Bluetooth（マスター）に受信したHIDデータをRS232に出力するインターフェイスです。
　Bluetooth（HID）バーコードリーダや Bluetooth（HID）デジタルノギスに応用します。
　データ伝送方向：Bluetooth(HID)→DB-232HID→RS232C
◆Bluetooth HID デバイスは DB-232HID に接続されており、Bluetooth HID キーボードイベントを RS232C データ
　に変換して RS232C マシンに送信できます。

◆DB-HID232/DB-232HIDの通信距離は、障害物がない場合約10ｍです。(クラス2）
◆DB-HID232/DB-232HIDは、USBバッテリで駆動が可能です。
◆Windows・iOS・Android機器との通信が可能です。

製品添付のRS232Cケーブル・USBケーブル接続イメージ

◆接続構成イメージ

事例1) RS232C機器とiPhone/iPad、PC又はandroidをDB-HID232を介して通信
　　　RS232C データ (電子秤、コードスキャナーなど) は Bluetooth Hid キーボードイベントに変換され、
　　　ホストに入力されます。

事例2) データリンク製マルチプレクサ【DMX214】又は【DMX218】を使用して、
　　　複数(最大8台)のバーコードリーダーデータを自動スキャンする。
　　　1台の制御器でデータの一元管理が可能。
　　　RS232Cインターフェイスで受信したデータは、Excelのワークシートのセルやテキストエディタなど
　　　のアプリに直接文字として入力されます。

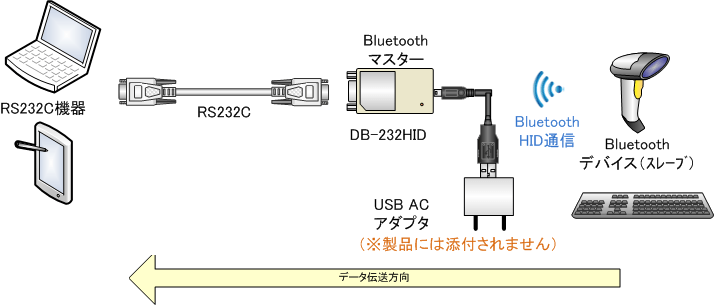

事例3) RS232C機器とBluetoothデバイス（スレーブ）をDB-232HIDを介して通信
　　　 DB-232HID機器はBluetoothから受信したBluetooth HIDキーボードイベントをASCIIコードまたは
　　　 USBキーコードに変換してRS232C機器に送信します。

◆特徴

・入力ポートは
　DB-HID232：Bluetooth(HID)を持ちます。
　DB-232HID：RS232Cを持ちます。
・電源
　DB-HID232/DB-232HID：USB　ACアダプタより給電します。（お客様手配）
　　　　　　　　　　　　　USBバッテリで駆動が可能です。
・コネクタサイズです。
・通信パラメータの設定が可能です。
・変換コードの設定が可能です。
・通信距離
　DB-HID232/DB-232HID：障害物無い状況で約10ｍ。（クラス2）

◇PS2/RS232CをUSB(HID)に変換可能な姉妹機についてはこちらから＜＜＜＜

◆ペアリング

DB-HID232のペアリング
ペアリングとは、本機のBluetoothとPC間を接続することを言います。
具体的な方法として、
1. 本機の電源を入れる。青LEDが一瞬点灯する。
2. PCの「スタート」→「設定」→「Bluetooth＆デバイス」を選択し
「＋」を押します。
次に表示画面の「Bluetooth」をクリックします。
「DB-HID232」が表示されるので、これをクリックします。
この結果、PCは本機を認識して通信が可能になります。

DB-232HIDのペアリング
ペアリングとは、本機のBluetooth（ホスト）とキーボードなど（デバイス）の端末の間を接続することを言います。
出荷時、ペアリング登録されている機器はありません。
◆1.ペアリングの方法
本機の電源を投入すると赤LEDがフラッシングし、その後緑LEDがフラッシングします。
この時、本機はペアリング相手を探しています。
端末側をペアリングモードにすると、数秒後（機器によっては10数秒後）本機とのペアリングが行われ、その結果
緑LEDが点灯のままになります。
ペアリングの結果は、本機をプログラムモードにして確認することが出来ます。
◆2.ペアリングする機器を変更する場合
現在登録されているペアリングを停止します。
プログラムモードで以下の通り入力します。
DEFAULT↓ （↓は ENTER キー）
END↓
パラメータはすべて出荷時の値となります。
その後、◆1 の手順を行い、新たな機器をペアリングします。

◆共通概略仕様

※型式をクリックすると該当機種の詳細マニュアルを表示します。

型式	DB-HID232	DB-232HID
動作条件	0～50℃ 結露なきこと	同左
供給電源	USB ACアダプタより給電	同左
消費電流	非通信時 58mA 通信時 115mA	非通信時 60mA 通信時 120mA
外径寸法	横：33mm高さ：16mm 奥行き：57mm	同左
重量	25g	同左
RS232C側通信速度	300～115200bps	300～230400bps
RS232C側ビット長	7/8	同左
RS232C側ストップビット	1/2	同左
RS232C側パリティ	奇数/偶数/なし	同左
RS232C側フロー制御	XON/XOFF RTS/CTS	同左
