Name: RS485 LAN | RS485 LAN コンバータ
SKU: Enet-485FA

RS485/RS422⇔LAN(Ethernet)

1. Enet-485FAは、RoHS対応対応のLAN(Ethernet)⇔RS485/RS422変換アダプタです。
2. 当社のRS485 LAN/RS422 Ethernet変換アダプタは、産業用機器・FA機器をイーサネットネット
ワークに統合するためのプロフェッショナル向けソリューションです。
3. シリアル通信(RS485/RS422)とTCP/IPネットワーク間の双方向変換を実現し、工場自動化・
ビル管理システム・遠隔監視などで広く採用されています。
4. Ethernet機器は 2線式RS485と4線式RS422に通信変換するノイズ対策機種。
5. ワイドレンジＡＣ電源内蔵【入力電圧範囲：AC85V～AC264V】。
6. 使用温度範囲：-20℃～+70℃　防湿・耐結露・防塵仕様。

5年保証対応品
【Enet-485/FA】は【Enet-485-RoHS】と【Enet-485/AC】の後継機です。

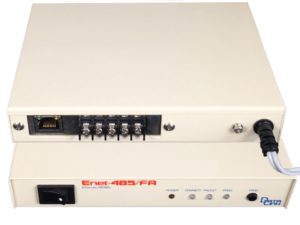

Enet-485/FA

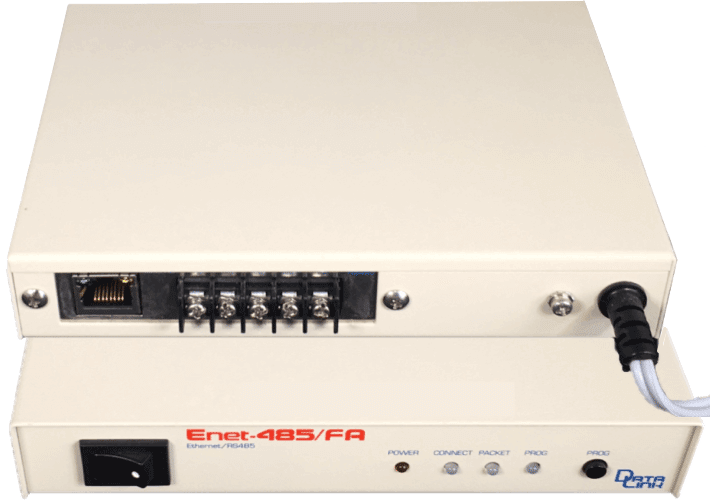

※前後形状提示のため､2台で撮影しております｡

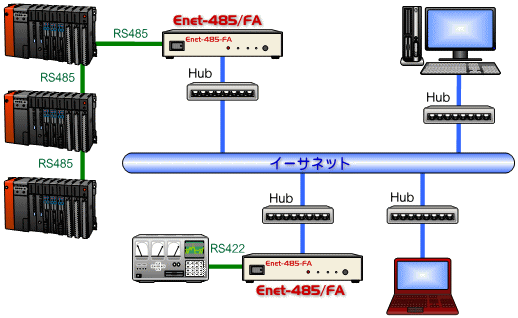

◆接続構成イメージ

RS485 Ethernetアダプタの主要な応用事例
工場自動化：PLCとSCADAシステムのLAN接続
エネルギー管理：太陽光発電システムの遠隔監視
交通システム：駅構内設備のネットワーク統合

事例１）RS485/RS422機器をEthernet経由で制御・管理

Enet-485/FA製品を介してRS485/RS422シリアルポートマシンをネットワークに接続し、遠隔監視・制御を実現します。
たとえば、PLC、センサー、アクチュエーターなど、ネットワークを必要としないさまざまな産業用機器の接続に使用
できます。

事例２）Enet-485/FAとEentシリーズを通信で使用した場合

2台のEnet-485/FA製品をクライアントとサーバーとして設定し、ネットワークに接続して電源を入れると、2台の
Enet-485/FA機器が自動的に接続されます。 2 台の RS485/RS422機器はネットワークを通じて双方向に通信可能。

◆特徴

1. 【Enet-485/FA】はRS485/RS422とEthernetの異なるプロトコルを双方向通信させることが可能なインターフェイスです。
　RS422/RS485の通信データをTCP/IPなどのLANプロトコルに変換してLANネットワークに送信し、LAN側のネットワーク
　データをRS485/RS422側マシンに送信します。

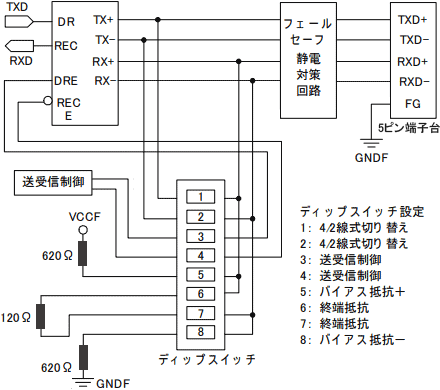

2. RS485・RS422の切り替えはダイヤルスイッチで設定します。
3. シリアルチャンネル側に入出力の各バッファを持ちます。
4. 高速応答性シリコンサージアブソーバを装着しています。
5. Ethernet・電源部の光絶縁です。
　RS422/RS485側をフォトカプラで絶縁していますので、RS422/RS485ラインから混入したノイズを機器間に波及させません。
6. Ethernetチャンネルには､TCP/IPプロトコルを標準で搭載します｡
7. 10Base-T/100Base-TXを自動判定接続。
8. TCP/IPソケット通信､UDP通信、TELNET通信｡
9. 通信条件や､Ethernet関係のアドレス等は､プログラムモードで対話式に設定が可能です｡
10. Ethernet TELNETでログインすることで設定できます。
11. RS232C/RS422(RS485)変換器＋ターミナルソフトでも設定可能です。
12. TCP/IPコネクションの開設/終了は､[Enet-485/FA]側･ホスト側のどちらからも可能です｡
13. オプションのDINレール取付金具を装着すればDINレールへの固定が可能です。

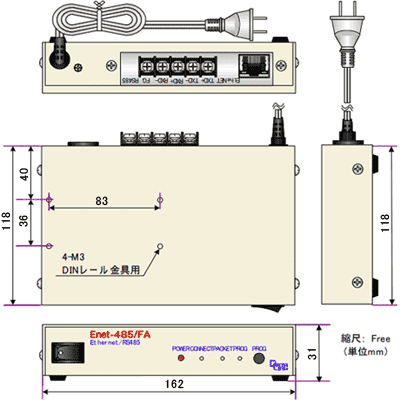

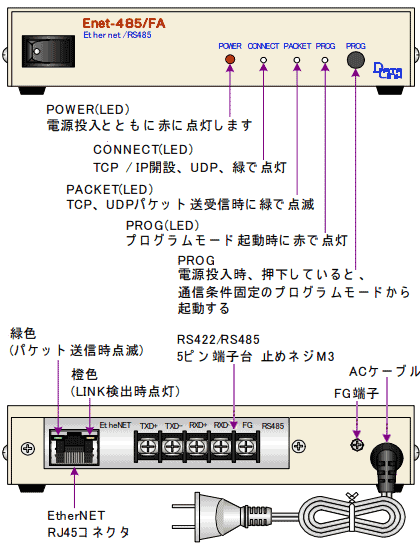

　｢DRA-1」詳細ページへ Enet-485FA各部の名称と働き DINレール取付金具穴位置寸法図

◆概略仕様

※Enet-485/FA RS485/RS422-Ethernet変換アダプタ-技術マニュアルはこちらから

型式	Enet-485/FA
通信速度	300～230400bps
ストップビット	1/2
パリティ	奇数/偶数/なし
ビット長	7/8
フロー制御	XON/XOFF
データパケット区切り	デリミタコード/ タイムアウト/データ長
動作条件	温度：-20～+70℃ 湿度：防湿・耐結露仕様
粉塵対策	防塵仕様
入力電圧範囲	AC85V～AC264Ｖ(50/60Ｈｚ) ※1
消費電流	50mA/AC100V　5W (最大）
外形寸法	W162×H31×D118mm (ゴム足以外の突起物を除く)
重量	約600g
変換信号線	シリアル側 TXR/RXD
シリアル側インターフェイス	5ピン端子台 (2線/4線切り替え可能)
イーサネット側インターフェイス	RJ45 (10/100Base)
搭載プロトコル	TELNET(一部),TCP/IP､UDP､ICMP､ARP

※1: AC125V以上でご使用の場合は、本体プラグを対応する電圧形状のものに交換してください。
　　本機で使われているプラグはAC125Vまでの対応となっております。

端子台のピンアサイン
RS422全二重モード			RS485半二重モード
1	TXD +	4線式送信データ	1	D +	2線式送受信データ
2	TXD –	4線式送信データ	2	D –	2線式送受信データ
3	RXD +	4線式受信データ	3	–	使用しない
4	RXD –	4線式受信データ	4	–	使用しない
5	FG	フレームグランド	5	FG	フレームグランド
